Вступление

В третьей части обзора вашему вниманию предлагаются четыре блока от компаний GlacialPower, Delta, Thermaltake и Vantec. Первые три фирмы хорошо знакомы постоянным читателям, последняя же – Vantec – уже больше двух лет на рынке и известная преимущественно своими внешними боксами под жесткие диски.

Мощность всех моделей колеблется в интервале от 600 до 750 ватт, цена – от 2500 до 4800 рублей. Подчеркиваю, что данные обзоры не являются сравнительными тестами по какому-либо критерию (цене, мощности). Их задача – дать представление пользователю о представленном на рынке ассортименте блоков питания, тем самым упростив задачу выбора модели при покупке.

GlacialPower GP-AL650AA

Блок питания упакован в коробку сравнительно небольших габаритов. Кроме самого БП, в упаковке нашлись инструкция по эксплуатации, шнур питания и пакетик с винтами для крепления.

GP-AL650AA – новинка в линейке GlacialPower. Однако же, конструкция корпуса и окрас достался по наследству от прошлых моделей:

Монтаж деталей аккуратный, пайка не идеальна, но вполне приемлемого качества для такого БП. В высоковольтной части хорошо заметны дроссель активного PFC и электролитический конденсатор OST на 560 мкФ 400 В:

Не забыта и эстетическая сторона вопроса – хорошо заметные через вентиляционную решетку в задней стенке дроссели входного фильтра обтянуты ярко-красной термоусадочной трубкой:

Управляющая электроника размещена на двух дочерних платах, перпендикулярных к основной:

На последней фотографии видно, что выводы конденсатора, припаянного к выводам высоковольтной розетки, расположены слишком близко к элементам в низковольтной части. По сути, ничего критичного в этом нет, однако же дополнительная защита в виде прослойки изоляционного материала была бы не лишней (береженого Бог бережет, как говорится )

В низковольтной части можно видеть два фильтрующих дросселя (один для канала +3, второй – для +5 и +12) и электролитические конденсаторы (производитель – OST):

За охлаждение блока отвечает 120-мм вентилятор производства Power Logic, модель PLA12025B12H:

При установке в БП половина вентилятора закрывается куском пластика. Прием простой, однако негативно влияющий на объем прокачиваемого через блок питания воздуха при прочих равных. Не совсем понятно, отчего производитель в стремлении оптимизировать воздушные потоки внутри корпуса “душит” вентилятор, когда того же результата можно было добиться, перекрыв верхнюю треть решетки на задней стенке.

Набор шлейфов и разъемов на них выглядит следующим образом:

Оплеткой снабжен только шнур с 24-х контактным разъемом ATX на конце, остальные перехвачены в нескольких местах пластиковыми стяжками. На мой личный взгляд, у БП нижнего ценового диапазона в недостатки записывать это не стоит.

Графики КНХ интересны:

Вплоть до 270. 280 ватт по каналу +12 напряжения на всех каналах почти не изменяются, но после этой отметки наблюдается любопытная картина – на линиях +12 и +3,3 идет плавный спад, линия +5 разово проседает. однако же, все это укладывается в допуск. Немного напрягает тот факт, что изначально на канале +3,3 напряжение завышено на 4% относительно номинала, а на +5 при значительной нагрузке проседает до 4,84 В, но это скорее субъективное личное мнение, чем подкрепленные фактами опасения. В целом, показатели для такого БП хорошие.

GP-AL650AA в процессе работы показал себя нешумным и относительно холодным изделием (38 градусов на корпусе, 66 при 100% загрузке на основании “низковольтного” радиатора). Цена в московской рознице составляет 2800 рублей.

Delta GPS-650AB

Упаковка GPS-650AB аналогична оной у продукта GlacialPower: небольшая картонная коробка, содержащая, помимо блока питания, лишь самое необходимое для установки и работы (шнур питания, четыре винта крепления).

Как видно на фото, Delta по какой-то причине отказалась от ранее используемых корпусов с продольной П-образной крышкой, перейдя на более распространенный конструктив (с поперечной П-образной крышкой):

Вентилятор при этом оказался смещен в сторону высоковольтной части БП, что странно – обычно диодные сборки и дроссели в низковольтной части греются заметно сильнее, чем в высоковольтной. Или же нет? Посмотрим на внутренности блока:

Оплеткой снабжен только основной шнур питания для материнской платы, как и в случае с продуктом Glacial Power. Что касается остальных разъемов, то, по моему субъективному мнению, оно близко к идеалу: количество разъемов на одном шлейфе не превышает трех, а две шестиконтактные вилки для PCI-E устройств посажены на один “хвост” (знаю, с электрической точки зрения при больших токах могут возникнуть проблемы, но это явно не наш случай). Все провода достаточно мягкие, чтобы удобно разместить их внутри системного блока.

Графики КНХ для этого блока питания приятно радуют глаз:

Особо тихим этот блок назвать не получится – при максимальной нагрузке его низкочастотный гул отчетливо различим с метра-двух, но в обмен на это получаем приемлемую температуру внутри БП (максимальная – 69 градусов у основания радиатора в низковольтной части). Цена в московской рознице на момент написания статьи – около 3400 руб.

Блок питания Delta GPS-500AB-A

Компания Delta Electronics является крупным мировым производителем различной электроники, прежде всего промышленной. Помимо прочего компания занимается производством электрических преобразователей различного типа и формата и имеет богатый опыт производства источников питания для компьютерных систем. К последним можно отнести не только вполне типичные блоки питания для системных блоков, но и AC/DC-преобразователи для ноутбуков.

Читать еще: DJI Spark новая модель от компании DJI Technology. DJI Spark – подробный обзор квадрокоптера для селфи Dji spark характеристики камеры

Розничный канал не является основным среди способов продаж продукции Delta Electronics, так как бо́льшая часть изделий данного типа уходит к производителям компьютеров и компаниям, специализирующимся на ритейл-поставках комплектующих.

В нашем распоряжении оказался блок питания Delta GPS-500AB-A, который относится к серии PM, куда помимо фигуранта данного материала входят еще три блока питания мощностью от 400 до 550 ватт.

Стоит отметить, что данная модель, если судить по современным индустриальным меркам, имеет если и не пенсионный, то весьма преклонный возраст, так как выпускается уже более трех лет. Поэтому и оценивать ее параметры стоит с учетом данного факта.

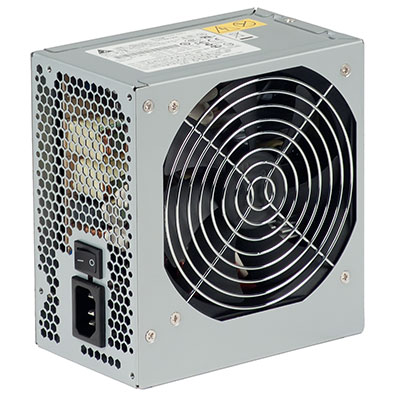

Поставляется Delta GPS-500AB-A в упаковке, предназначенной для розничной продажи: компактной коробке с матовой полиграфией. Коробка выполнена из достаточно тонкого картона и оснащена пластиковой ручкой для переноски, выступающей также в роли фиксатора коробки в закрытом состоянии.

Характеристики

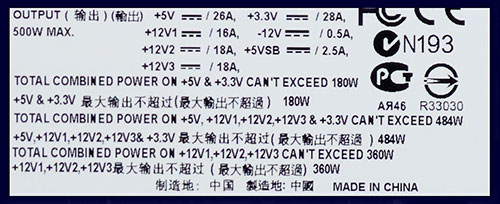

Все необходимые параметры указаны на корпусе блока питания в полном объеме. Для мощности шины +12VDC заявлено значение 360 Вт, данная величина соответствует значению типового блока питания мощностью 450 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет 0,74, что является низким показателем для современных решений подобной мощности.

Длина проводов и количество разъемов

до основного разъема АТХ — 45 см
до процессорного разъема 8 pin SSI — 46 см, плюс еще 20 см до разъема ATX12V (итого около 66 см)
до первого разъема питания видеокарты PCI-E 1.0 VGA Power Connector — 46 см, плюс 20 см до второго такого же разъема
до первого разъема SATA Power Connector — 46 см, плюс 15 см до второго такого же разъема
до первого разъема SATA Power Connector — 46 см, плюс 15 см до второго такого же разъема
до разъема Peripheral Connector (молекс) — 46 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
до разъема Peripheral Connector (молекс) — 46 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема, плюс еще 15 см до разъема питания FDD

Количество разъемов и их расположение на жгутах проводов не является оптимальным для современного системного блока. С учетом перехода оптических накопителей и жестких дисков на питание от разъема SATA Power, в блоках питания подобной мощности оптимально устанавливать не менее двух жгутов с разъемами SATA Power общим количеством не менее 6 штук. В данном же случае, мы видим всего четыре разъема на двух жгутах, что может оказаться не очень удобным при наличии более двух жестких дисков и оптического привода с питанием от разъема SATA Power. В то же время количество разъемов Peripheral Connector (molex) является избыточным: в современном системном блоке найти в таком количестве потребителей с подобным разъемом питания довольно затруднительно. По сути, сегодня запитать от разъемов Peripheral Connector можно лишь некоторые накопители (например, внутренние картоводы), платы расширения (например, звуковые карты), а также различные универсальные панели и контроллеры вентиляторов. Однако, несмотря на внушительный на первый взгляд перечень, в большинстве системных блоков количество подобных устройств стремится к нулю, поэтому в реальности достаточно 2-3 разъемов на двух жгутах.

Что касается длины проводов, в первую очередь до коннекторов питания процессора, то тут ситуация следующая: до 8-контактного коннектора SSI Processor Connector — 46 см, зато до коннектора ATX12V длина проводов составляет порядка 65 см, чего вполне достаточно для установки и эксплуатации в корпусе типоразмера miditower с нижним расположением блока питания.

Конструкция

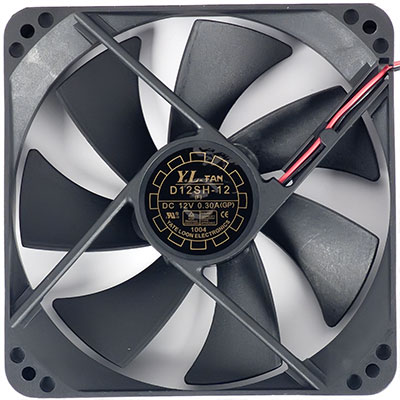

Блок питания оснащен активным корректором коэффициента мощности и имеет расширенный диапазон питающих напряжений. Под штампованной решеткой установлен вентилятор D12SH-12 типоразмера 120 мм производства Yate Loon Electronics. Данная модель вентилятора основана на подшипнике скольжения и имеет максимальную скорость вращения 3000 об/мин. Стоит отметить, что применение вентиляторов на подшипниках скольжения не является оптимальным решением в столь термонагруженном узле, которым является блок питания.

Основные полупроводниковые элементы установлены на двух радиаторах, которые представляют собой пластины толщиной около 4 мм с продольным оребрением в верхней части.

Практически все конденсаторы, установленные в блоке питания, произведены компаниями Samxon и Ltec. Во входном выпрямителе установлен конденсатор производства Samxon емкостью 330 мкФ (400 В), рассчитанный на максимальную рабочую температуру 85 градусов — это вполне типично для блока питания мощностью 550 ватт. В выходном каскаде установлены конденсаторы, рассчитанные на максимальную рабочую температуру 105 градусов.

Практически все намоточные элементы дополнительно зафиксированы термоусадкой или накладками из синтетического материала и герметиком.

Зарядное устройство из блока Delta dps-400sb-b (Chieftec GPS-450AA-101A)

Дата: 13.03.2018 // 0 Комментариев

Сегодня мы продолжаем переделку очень неплохих компьютерных блоков питания в зарядные устройства. На повестке дня у нас Delta dps-400sb-b, именно такой блок Сергей Иванов из Перми захотел превратить в зарядное устройство, благодаря нашим подсказкам процедура заняла всего полчаса. И так, поехали!

Немного о самом блоке Delta dps-400sb-b.

Очень неплохой и мощный блок питания, но имеет на борту дебильнейший супервизор DWA105, который мониторит не только напряжения по всем шинам, но и производит контроль тока! Информации по супервизору DWA105 практически нет, но распиновка и назначение выводов совпадает с WT7525-161. ШИМ находится в горячей части на отдельной небольшой плате. Еще надо учесть, что Delta dps-400sb-b это практически точная копия блоков:

ASUS Atlas A-45GA 450W
Chieftec GPS-450AA-101A 450W

При переделке вышеописанных блоков, можно использовать следующие инструкции.

Зарядное устройство из блока Delta dps-400sb-b

Для использования компьютерного блока питания в качестве зарядного устройства автомобильного аккумулятора достаточно поднять выходное напряжение по шине +12 В до 14,2-14,4 В. Зарядка будет производиться постоянным напряжением, меняться будет лишь сила тока по мере заряда аккумулятора, абсолютно так же как и в борт сети работающего автомобиля.

Читать еще: Защита интернета от вирусов. Бесплатные антивирусы

Блок питания Delta dps-400sb-b — редкое исключение, т.к. в сети распространено два варианта схемы, первый вариант схемы в pdf формате можно скачать по ссылке, ниже предоставлен вторая вариация.

Выходное напряжение в блоке Delta dps-400sb-b можно корректировать с помощью резистора VR501, который находится на отдельной плате модуля управления.

Без дополнительных изменений, напряжение блока по шине +12 В регулируется лишь в небольших пределах 11,34 – 13,5 В. При попытке поднять напряжение выше 13,5 В — срабатывает защита от превышения напряжения и блок останавливается.

Для отключения супервизора (мониторинга выходных напряжений и тока) необходимо провести все лишь парочку простых манипуляций:

1. Перекусываем 15-ю ножку, идущую от основной платы к модулю управления.

2. Ставим перемычку на основной плате блока от 15-го вывода (который шел на модуль) к первому (или второму) выводу.

Таким образом, 15-й вывод мы отключили от модуля управления и посадили на минус. После таких манипуляций блок будет включаться сразу при включении в сеть. Можно проверить диапазон регулировки напряжения, сейчас он составляет 11,33 – 13,84 В.

Для небольшого сдвига диапазона регулировки напряжения необходимо уменьшить сопротивления резистора R503 (имеет маркировку 2321 – сопротивление 2,23 кОм), меняем его на резистор сопротивлением 2 кОм. Этот резистор находится на модуле управления, надо учесть, что существуют разные ревизии модулей, которые немного отличаются расположением элементов. Нужный резистор выделен желтой рамкой.

Что бы далеко не бегать и не искать в закромах новый cmd резистор на 2 кОм, можно снять его с обвязки супервизора, который уже отключен. (R613; маркировка 202). Но тут кроется нюанс, в некоторых версиях платы модуля, этот резистор имеет сопротивление всего 1 кОм. В общем, если резистор подходит — ставим, нет – покупаем новый на 2 кОм и заменяем R503.

После уменьшения резистора R503 до 2 кОм, мы имеем на выходе уже немного другие значения напряжения, доступный диапазон регулировки 12,06 – 15,30 В.

Выставляем выходное напряжение на уровне 14,4 В. Зарядное готово! Важно помнить, что блок после переделок боится короткого замыкания и переполюсовки!

Для дальнейшего использования такой зарядки лучше всего снабдить ее защитой от переполюсовки и короткого замыкания на полевике.

Доработка блоков питания ATX производства Delta Electronics

Компания Delta Electronics производит качественные и надежные блоки питания (БП) для персональных компьютеров и ноутбуков. Ее продукция пользуется заслуженным спросом на рынке источников питания и позиционируется как средний класс. В процессе эксплуатации блоков питания у них выявились типовые недостатки. Автор предлагает свои решения по устранению этих проблем.

Доработки имеют отношение к БП ATX производства Delta Electronics и Chieftec мощностью 400. 550 Вт, модели GPS и DPS. Они собраны по одной схеме и различаются номиналами, типами и рассеиваемой мощностью компонентов.

Примечание. Компания Chieftec известна своими корпусами системных блоков, она приобретает по OEM-контрактам блоки питания у Delta Electronics. Названия модельного ряда блоков питания Chieftec остаются прежними, как у реального производителя.

Устранение несовместимости БП ATX с источниками бесперебойного питания

Несовместимость источников возникает только в следующих случаях:

– если источник бесперебойного питания UPS (Uninterruptable Power Supply) относится к классу OffLine или Line Interactive;

– если БП ATX оснащен модулем APFC (Active Power Factor Correction – активный корректор коэффициента мощности).

В момент пропадания сетевого напряжения модуль APFC кратковременно потребляет большой ток. Вследствие этого происходит перегрузка источника бесперебойного питания и его последующее отключение от сети. Несовместимость UPS и БП ATX с APFC устраняется доработкой блоков питания. Одним из способов решения является увеличение сопротивления датчика тока, представляющего собой два параллельно соединенных резистора R7 и R8 сопротивлением 0,082 Ом каждый и мощностью 3 Вт. На печатной плате эти резисторы расположены между дросселем APFC и фильтрующим электролитическим конденсатором. Требуется выпаять один из резисторов из платы БП. После такой несложной доработки БП Delta с APFC проблема несовместимости с UPS будет решена.

Улучшение параметров выходного канала -12 В

В данном случае часто “портят картину” характеристики электролитического конденсатора C253, установленного на выходе канала -12 В. В ходе проверки конденсатора выяснилось, что у него понижена емкость (около 7 мкФ вместо обозначенных 10 мкФ) и повышено сопротивление ESR (более 3 Ом). В результате в канале -12 В наблюдался повышенный уровень пульсаций. Проблема решается заменой конденсатора на более качественный (с верхним пределом температуры 105°С и малой утечкой). Расположение конденсатора C253 на печатной плате показано на рис. 1.

Рис. 1. Расположение резисторов R7, R8 и конденсатора C253 на печатной плате блока питания

Устранение неудобств, возникающих при подключении разъемов питания к устройствам с интерфейсом SATA

Можно заметить, что перевернутое на 180° расположение разъемов питания SATA создает неудобства при подключении жестких дисков (рис. 2а).

Такое расположение разъемов замечено не только в БП ATX Delta и Chieftec, но и в БП других производителей. Проблема решается разборкой SATA-разъемов и перестановкой проводов питания, как показано на рис. 2б.

Рис. 2. Размещение разъемов питания на жестких дисках SATA до (а) и после
(б) их перестановки

Автор: Анатолий Горячкин (г. Кыштым, Челябинская обл.)
