Как восстановить дорожку на материнской плате

Форум МИРа NVIDIA

техподдержка, решение проблем

Повредил дорожки на мат. плате

Повредил дорожки на мат. плате

Re: Повредил дорожки на мат. плате

Сообщение GothMan » 09.05.2010 10:29

Re: Повредил дорожки на мат. плате

Re: Повредил дорожки на мат. плате

Сообщение GothMan » 09.05.2010 14:48

Re: Повредил дорожки на мат. плате

Re: Повредил дорожки на мат. плате

Сообщение Bobo » 10.05.2010 17:03

Re: Повредил дорожки на мат. плате

Re: Повредил дорожки на мат. плате

Сообщение Batman » 15.05.2010 22:35

Неблагодарное это занятие – паять дорожки на современных материнских платах.

Нужен очень тонкое жало на паяльнике – например медная игла – и мощная лупа с лампой, а иногда и микроскоп. Про серьезный навык пайки и не дрожащие руки – вообще молчу.
При этом, стоит чуть перегреть дорожку – может все “поплыть” или полопаться соседние. И не факт, что в наружном слое. И тогда все – труба.
Дешевле выкинуть и купить новую.

Единственный вариант – если лопнула или повреждена относительно толстая дорожка, и/или видны и доступны две контактные площадки, которые эта дорожка соединяет.
Я ремонтировал пару раз подобные случаи.
Правда повреждения были не в районе ЦП, а около разъемов IDE и в районе южного моста.

В первом случае, это действительно была толстая дорожка. Поэтому просто зачистил ее стоматологическим буром с двух сторон от повреждения (термомаску снимал), залудил и соединил кусочком медного провода в три миллиметра длиной. Потом спирт, после высыхания сверху прозрачный цапонлак – и почти не видно следов ремонта.

Во-втором, хотя и пришлось тащить перемычки чуть ли не через пол-платы (были перебиты две дорожки). Припаивался к контактным площадкам микросхем. Простая повивка изолированных перемычек (использовал обмоточный ПЭЛ) между собой и надежное их закрепление лаком на поверхности платы помогли. К тому же это была шина I2C – не очень критичная к длине дорожек-перемычек.

А около ЦП такие тонкие дорожки, их так много, а требования к длине дорожек и их однородности столь высоки, что ремонт практически невозможен.
Если старые Socket 7/370 при системной шине 66 Мгц еще прощали кустарный ремонт (я знаю умельца, который лечил “мамки” побитые отвертками, сорвавшимися с креплений сокетов), то нынешние 200-333 Мгц реальной частоты, да еще и критичные к симметричности фронтов. Без шансов.

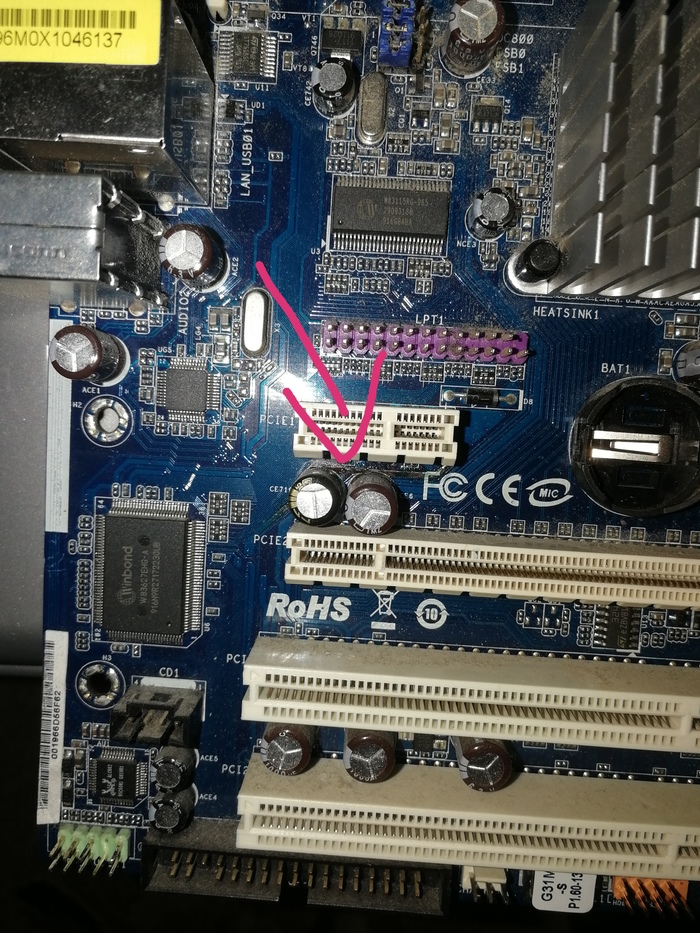

Сгорела контактная дорожка на мат. плате

Ну бл, чел, написал, что делал перед тем, как всё случилось

Да не, я просто из интереса хотел запустить, а она бомбанула. Сам не шарю, вот решил поинтересоваться.

А на счёт Алика: я не особо вникал. Что бы не копаться самому, если тебе не сложно ответить,будь добр пожалста) Ты имеешь ввмду зион 12типоточный, да? На 1366 его колхозить никак не нужно, то есть он просто берет и встаёт? Ну тип подрезать края, что бы под ключ на сокете подходил там.

7 457,82 руб. 51%СКИДКА | HUANAN Чжи скидка X58 материнской Процессор Оперативная память комбинации X58 LGA1366 материнской Процессор Intel Xeon X5650 с охладитель Оперативная память 8G (2*4G) ECC REG
https://s.click.aliexpress.com/e/YD968ZGSr

Вот тебе готовый. Но там куллер не айс. И материнка старовата. Но будет работать.

3 734,16 руб. 31%СКИДКА | X58 pro pc материнская плата LGA 1366 DDR3 USB2.0 SATA2.0 для E5502 L5506 W3503 EC3539 LC3528 2xDDR3 DIMM 1366pin Игровая плата материнская плата 1366 игровая материнская плата
https://s.click.aliexpress.com/e/LhaZGKfQF

Я брал эту, но была доставка дешевле. Почему именно ее, радиатор на мосфетах питания, которых именно 7 (есть и 4, но это только целероны надо, остальное на страх и риск) и гигабит лан. Из недостатков, это 1366 чипсет не имеет юсб 3.0 в бюджетках. А за 10 тыс топ нет смысла брать. Я купил внешний 3.0 для пары гнезд в корпусе. Еще нет сата3, и это самое печальное. Но 280/280 у ссд и отличная его отзвчивость все равно есть.

587,81 руб. | 2 портами плата PCI Express USB 3,0 спереди Панель с Управление карта адаптер 4-контактный & 20-контактный # H029 #
https://s.click.aliexpress.com/e/DRLODX5kB

984,72 руб. 25%СКИДКА | Lanshuo 6 тепловая труба 3 провода без света одиночный вентилятор Cpu вентилятор Радиатор кулер теплоотвод для Intel Lga 1155/1156/1366 охладитель тепла
https://s.click.aliexpress.com/e/qh0WayXxH

829,89 руб. | Intel Xeon X5650 шестиядерный процессор 2,66 ГГц LGA1366 12 МБ L3 кэш ЦП сервера SLBV3
https://s.click.aliexpress.com/e/4Ypu4piRt

Проц. 700 руб Карл и рвет мой санди бридж. За 24 тыс. Магаз норм. Фуфло не высылает. Отзывы и рейтинг отличные. Смотри, там есть выше по линейке, за 1500, но переплачивать в 2 раза и иметь прирост 10-20%. Хозяин барин 🙂

436,92 руб. | Lanshuo 4 ГБ 8 ГБ оперативной памяти, 16 Гб встроенной памяти, 4G 8G 16G DDR3 PC3 1866 МГц 1600 1333 14900 12800 10600 R 1333 МГц ПК сервер ПК памяти оперативная память модуль
https://s.click.aliexpress.com/e/pJHbDAF7d

Память есс рег. 8 гигов планка МЕНЬШЕ 1000 РУБ! Я брал две по 8 и вышло менее 2000. Все работает.

Остальное “по вкусу” я еще брал ссд на 240, но они в цене плюс минус. Просто надо брать все на Али именно в распродажи. Там купоны сыпятся и скидывают немного.

Восстановление дорожек на материнской плате ноутбука

Познакомимся с не совсем обычным ремонтом.

У нас есть ноутбук. Жалобы на ноутбук заключаются в том, что, при касании ноутбука, тот мог самопроизвольно выключаться; батарея не заряжается; не всегда реагировал на кнопку включения.

В одном из сервисных центров в ноутбуке повредили контактные площадки под микросхемой BIOS при попытке ее перепрошивки.

Для наглядности посмотрим на изображение.

На этом изображении видно, что текстолит, под которым были контактные площадки, просто процарапан до внутреннего слоя. Дорожки оторваны. Их пробовали паять.

Ремонт проводим следующим путем.

Сначала контактные площадки, которые были поцарапаны, покрыли цапонлаком. Дождались высыхания лака.

Потом все дорожки, которые шли к контактным площадкам, были локализованы и проверены, чтобы правильно подпаяться.

Затем, предварительно сравнившись со схемой, проложили новые дорожки из проволочных волосков к контактным площадкам.

Так как одна контактная площадка под микросхемой была жива, к ней мы припаялись в первую очередь.

Потом зафиксировали микросхему в нижнем правом углу, как видно на изображении выше. И только затем были распаяны все дорожки.

Ознакомимся со следующей фотографией.

Здесь уже микросхема закреплена небольшим количеством клея по бокам, чтобы во время дальнейшей эксплуатации микросхема не повреждалась.

Использовали специальный клей, который при нагревании расплавляется и легко, в случае необходимости, снимается.

Вживую микросхема выглядит теперь следующим образом.

У микросхемы не самое удачное местонахождение. Там как раз прижимается крышка. Поэтому припаивание должно быть очень качественным, чтобы микросхема не отошла при механическом воздействии.

Проверка ноутбука на работоспособность после ремонта прошла удачно. Ноутбук нормально запустился. Батарея сразу словила зарядное устройство и начала заряжаться.

Откроем программу «CPU HWMonitor». Эта полезная программа показывает температуру, которая есть в системе – температура материнской платы, процессора, графики и т.п.

Так, если, например, температура процессора слишком высока относительно рекомендуемой – это повод проверить термопасту.

Здесь же можно узнать параметры аккумуляторной батареи ноутбука – ее вольтаж, емкость и процент заряженности батареи.

Если же все параметры устраивают, ноутбук работает без сбоев, то его можно нормально собрать и пользоваться им полноценно.

Ремонт материнской платы

В этой статье мы хотим рассказать, как самостоятельно произвести ремонт материнской платы доступными средствами. Сложные вопросы ремонта материнских плат своими руками здесь рассмотрены не будут, потому что требуют от вас определенной квалификации и оборудования.

Содержание:

Для начала давайте разберемся, что и где находится на плате.

Схема материнской платы

1. Слоты под оперативную память;
2. Слоты PCI-Express x16 для видеокарты и другого оборудования;
3. Слот PCI для подключения дополнительного оборудования;
4. Гнездо процессора (сокет);
5. Разъемы SATA для подключения жесткого диска и привода оптических дисков;
6. Разъем IDE для подключения устаревших жестких дисков
   и привода оптических дисков;
7. Разъемы питания и управления вентиляторов;
8. Микросхема BIOS;
9. Батарейка BIOS;
10. Пины для подключения передней панели;
11. Пины для подключения дополнительных разъемов USB;
12. Конденсаторы;
13. Разъемы питания материнской платы.

Перед тем как производить ремонт убедитесь, что вышла из строя именно материнская плата вашего компьютера. Как это сделать описано в статье «Как проверить материнскую плату на работоспособность» (показать подсказку / открыть статью полностью) .

А теперь перейдем непосредственно к ремонту. Вы, наверное, задаетесь вопросом: А можно ли ремонтировать материнскую плату самому? Да, конечно можно, но в разумных пределах, описанных в этой статье.

Первое с чего начинается любой ремонт — это чистка, в данном случае материнской платы. Берем в руки пылесос и кисточку и осторожно начинаем чистить. В статье «Как чистить компьютер» этот процесс замечательно описан.

После того, как материнская плата было очищена от грязи и пыли можно приступать к ремонту.

Возможные причины поломок и их решений перечислим ниже:

В случае перегрева материнской платы вы можете:

1. Снять и смазать вентиляторы на радиаторах охлаждения южного или северного моста;

2. В случае необходимости установить дополнительные вентиляторы на радиаторы охлаждения южного или северного моста;

Примечание. Температура нагревания южного и северного мостов в штатном режиме довольно высокая, поэтому не пытайтесь определить перегрев только прикоснувшись к ним рукой. Делайте это с помощью специальной программы.(показать подсказку / открыть статью полностью)

В случае поломки разъема на материнской плате:

1. В местах соединения разъема к материнской плате аккуратно проведите паяльником как показано на фото ниже.

2. Если вы хорошо умеете обращаться с паяльником, то можете попробовать заменить разъем на новый.

Примечание: для перепайки разъема на материнской плате рекомендуется вынуть ее из корпуса системного блока.(показать подсказку / открыть статью полностью)

Обследуем материнскую плату на наличие вздутых конденсаторов

Примечание: для перепайки конденсаторов необходимо вынуть ее из корпуса системного блока.(показать подсказку / открыть статью полностью)

Если вы обнаружили вздутые конденсаторы и при этом дружите с паяльником, то просто выпаиваете их и вставляете новые подходящего номинала.

Учтите, что плата является многослойной, и вы случайно можете замкнуть дорожки в каком-нибудь слое, поэтому если не уверены в своих силах, то отдайте лучше в сервисный центр.

При обнаружении неисправности, которую вы не в состоянии исправить, выполните ремонт материнской платы в сервисном центре.

Где можно отремонтировать материнскую плату вы можете узнать из объявлений в вашем городе. Выбирайте только авторитетные компании с проверенной репутацией. Просите предварительную диагностику, цену и гарантию проделанного ремонта.

За сколько вы сможете отремонтировать материнскую плату зависит от серьезности поломки. Порой цена ремонта сопоставима с покупкой новой платы, поэтому сразу после диагностики спрашивайте сколько стоит отремонтировать материнскую плату. В случае дорогостоящего ремонта лучше купить новую, ведь отремонтированная никогда не сравнится с новой.

Какие поломки на материнской плате возможно отремонтировать даже новичку?

В большинстве поломок материнских плат имеют одни и те же причины возникновения и в этой статье, Я вам подробно расскажу и покажу как отремонтировать все своими руками и у себя дома, при этом сэкономив не мало денег!

Какие самые топовые поломки материнских плат попадаются?

При устранении поломок материнских плат вам понадобятся следующие инструменты; паяльник, баллончик со сжатым воздухом и кисточка, раствор для удаления окисей с дорожек, термопаста и термоклей.

1. Вспученные конденсаторы.

Вспученные конденсаторы на материнской плате издают иногда писк, компьютер постоянно выключается, появляется синий экран смерти.

Можно перепаять со старой материнской платы.

2.Окисление дорожек материнской платы.

Ведет к короткому замыканию некоторых частей микросхем.

Поможет удаление окисей специальными растворами.

3. Пыль грязь, вдет к короткому замыканию и перегреву.

Тут необходима чистка кисточкой и баллончиком со сжатым воздухом.

4. Разрядка батарейки, тут сбивается время.

Стоит батарейка не дорого, заменить ее не составляет никакого труда.

5. Выход из строя звуковой карты или микросхемы на материнской плате, первый признак не звука.

Просто заменяется отдельным модулем в слот материнской платы.

6. Кварцевый резонатор, компьютер сам по себе включается и выключается.

Перепайка со старой материнской платы.

7.Выход из строя транзисторов на материнской плате или блоке питания, компьютер не включается или нет изображения на мониторе.

Замена подобной детали со старой материнской платы.

8.Выходит из строя микросхема БИОСа, компьютер не включается и не загружается.

Тут можно перепрошить эту микросхему или заменить на аналог со старой материнской платы.

9.Выход из строя северного и южного моста, нет изображения не работают USB и другие входы.

Тут поможет только прогрев, замена очень трудоемкая и хлопотная процедура.

10. Обрыв на дорожке микросхемы.

Такие повреждения получаются путем механического воздействия или короткого замыкания на материнской плате, можно попробовать соединить дорожки с помощью тоненько проволочки и паяльника.

Более подробное видео;

Вот такие поломки материнской платы встречаются у компьютеров.

Если эта статья вам понравилась или оказалась полезной, то поделитесь ею с друзьями через кнопки социальных сетей.

Записки мастера. Если с «ногами» оторвало «пятак»

Макс Любин

Давайте разбираться, что это за ноги, что за пятаки и что с ними делать. Пятаками часто называют контактные площадки на плате, на которые припаиваются ноги элементов. Сами «пятаки» – это чаще всего просто пластинка из медной или латунной фольги, которой оканчивается токопроводящая дорожка на плате.

Ноги — это ножки элементов, которыми элемент припаивается к пятакам.

При неаккуратном использовании, подразумевающем сильное механическое воздействие, элемент может оторваться от платы, вырвав при этом ту самую контактную площадку и сделав восстановление либо более проблематичным, либо нецелесообразным.

О того, как именно проходят дорожки на плате, зависит и сложность ремонта.

Для таких работ я использую бинокуляр. Но если бинокуляра нет, легко можно обойтись и лупой, так как элементы не настолько мелкие.

Сегодня у нас на ремонте простейший китайский планшет, который очень настойчиво хотели зарядить и, не рассчитав силы, вырвали разъем зарядки, что называется, «с мясом».

Удивителен не сам факт повреждения, а то, что при таком варварском обращении пострадало только две контактных площадки. Повезло.

Хозяин планшета сказал, что обратился в пару мастерских и ему либо отвечали, что не могут сделать, либо называли сумму в половину стоимости планшета. В итоге он отдал планшет мне на эксперименты за символические 500 руб. Если все пройдет удачно, этот планшет станет отличным автомобильным навигатором.

Ну что ж, будем реанимировать.

Ремонт

Для этого сначала оценим фронт работ.

Выглядит все не очень красиво.

Для начала зачищаем место предстоящей пайки, убирая все лишнее, и смотрим, реально ли восстановить контакт. Нам повезло, дорожка проходит по поверхности платы, и добраться до нее будет несложно.

Для начала счищаем лишний лак, обнажая дорожку, к которой будем подпаиваться.

После этого нам понадобится тонкий проводок, который затем и будет выполнять роль «пятака».

Я взял обычный многожильный провод и распустил его, выдернув одну жилу.

Фото полученного провода, с которым придется работать.

Провод в сравнении с тонкой швейной иглой.

Лудим зачищенный конец дорожки, а затем подпаиваем нашу жилу так, чтобы ее конец оказался на месте утраченного пятака. Лишнее не обрезаем, а сворачиваем в кольцо, создавая новую площадку. На самом деле, можно этого не делать, так как хватит и самого проводка.

После этого берем новый разъем, предварительно купленный в магазине запчастей за целых 23 рубля, и, закрепив, пропаиваем.

Вуаля! Всё готово.

Вот тут я вынужден извиняться и посыпать голову пеплом, так как за такое качество работ я сам себе с удовольствием вырву руки. Небольшим оправданием может служить только то, что перед финальной пайкой разъема у меня сгорел паяльник, обдав меня огромным снопом искр и брызнув остатками расплавленного корпуса на пол. До сдачи статьи в «печать» оставалось меньше часа, и мне пришлось мастерить паяльник из скрепки и зажигалки, и заканчивать начатое. Это безобразие и порнография будет переделана в самое ближайшее время (самому смотреть противно).

В связи с качеством проделанных работ, и для искупления вины, придется купить себе такие штаны

Еще один момент. который меня смущал — родная батарея на 2600 мАч. Думаю, этого будет маловато для роли навигатора. Сделаем апгрейд, поставив батарею емкостью 4000 мАч. Влезает она сюда прямо впритык.

В итоге имеем реанимированный планшет с увеличенной батареей, который теперь будет навигатором. Осталось только вспомнить, у кого из друзей нет в машине навигатора, чтобы осчастливить его таким незамысловатым подарком.

Пара слов вместо заключения

Многие предпочитают не заморачиваться подобным ремонтом, так как в данном случае стоимость потраченного времени оказывается слишком высокой по отношению к стоимости устройства. Но если делать такое для себя, то почему бы и нет. Главное, пользоваться качественными паяльниками, не пренебрегать защитой и всегда иметь под рукой запасной инструмент. Всем неломающейся техники!
