Светодиоды т6 и l2 в чем разница. Cree’ативная пара: новые светодиоды от Cree XM-L2 и MK-R

Содержание

Сравнение светодиодов CREE XM-L T6 и CREE XM-L U2

Сравнение светодиодов CREE XM-L T6 и CREE XM-L U2

Благодаря универсальным свойствам, сверъхяркие светодиоды получили широкую популярность во многих отраслях. Они используются при подсветке рекламных конструкций, зданий, дорожных указателей и знаков, отдельных частей интерьера, при тюнинге автомобилей и многом другом.

Светодиоды CREE
Сверъхяркие светодиоды, разработанные на основе карбида кремния и нитрида галия, имеют длительный срок службы, низкое энергопотребление и не содержат в своем составе вредных веществ. Такие светодиоды чаще всего используются для подсветки автомагистралей, пешеходных и подземных переходов. Так же их используют в прожекторах, светильниках, уличных фонарях и ручных фонариках.

Cветодиод CREE XM-L
Представитель мощных (10 Вт) светодиодов для фонарей и стационарного освещения. При токе в 3 А, способны отдавать до 900 Лм светового потока. Максимальный световой поток для XM-L находится в пределах 618 — 1008 Лм (в зависимости от бина яркости). Яркостные бины это модификации светодиода, отличающиеся в основном яркостью, иногда оттенком при сравнении. У светодиодов XM-L бины бывают (в порядке возрастания яркости): S6, T2, T3, T4, T5, T6, U2, U3.

Характеристики светодиода CREE XM-L T6:
Габаритные размеры: 20 х 5 мм
Рабочее напряжение: 2.9 — 3.5 В
Рабочий ток: 700 — 3000 мА
Потребляемая мощность: 3 — 10 Вт
Световой поток: 280 — 1200 Люмен
Угол светового потока: 120 градусов
Цветовая температура: 5000 — 8300 К


Характеристики светодиода CREE XM-L U2:
Габаритные размеры: 20 х 5 мм
Рабочее напряжение: 2.9 — 3.5 В
Рабочий ток: 700 — 3000 мА
Потребляемая мощность: 3 — 10 Вт
Световой поток: 300 — 1400 Люмен
Угол светового потока: 125 градусов
Цветовая температура: 5000 — 8300 К

Из сравнения характеристик этих двух светодиодов мы видим, что светодиод CREE XM-L U2 при тех же габаритных размерах, одинаковом рабочем напряжении и потребляемой мощности, обеспечивает несколько больший световой поток, чем светодиод CREE XM-L T6, при этом же диод Cree T6 является на данный момент самый оптимальным вариантом по соотношению цены и светоотдаче. Фонари на диоде Cree XML T6 являются самыми популярными в недорогих фонарях. В настоящее время в более новых моделях брендовых фонарей уже используются XML2 U2, XM-L2 U3 и даже новейший диод HI V2.

Самые популярные модели фонарей на нашем сайте, выбери и нажми на картинку:

Светодиод Т6 или U2 что лучше по техническим характеристикам

Компания CREE производит полупроводниковые источники света с 1987 года, является одной из самых популярных в сфере мощных светодиодов. На производстве используется технология выращивания структуры, излучающей свет, в карбиде кремния. Все изделия практичные, надежные и долговечные. Что лучше – светодиод Т6 или U2, сказать сложно. У обеих чипов экономичный корпус, предназначенный для поверхностного монтажа, пайка стандартная (без клея). Выбор зависит от сферы применения.

Области применения

Все светодиоды CREE XML (9 групп) не содержат токсических веществ, светоотдача большая при минимальных габаритах, потребляют на 90% меньше энергии, чем лампы накаливания, поток света снижается на 70% через 100 тыс. часов работы.

Основные сферы применения:

  • производство приборов для уличного освещения;
  • автотранспорт;
  • железнодорожный транспорт;
  • промышленное освещение;
  • бытовые осветительные приборы;
  • портативная электроника;
  • ручные фонарики.

Внимание! Самый большой поток света у изделий с бином светового потока U2 (до 300 лм). Самые распространенные диоды с бином T6.

Технические характеристики светодиодов

Led CREE делятся на мощные (XLamp) и сверхъяркие. Первая группа с полусферической линзой с высотой 3,02 мм в быту используется для освещения небольших помещений. Корпус керамический, подложка изолирована от кристалла. Основная особенность – необходимость в источнике питания с большим выходным током.

CREE XML классифицируются по бинам светового потока. Бин Т6 – от 260 лм, бин U2 – от 280 лм при токе 700 мА и напряжении 2,9 В.

CREE XM-L U2

У светодиодов с бином U2 зеленая подложка с размером 5х5 мм и высотой 2,1 мм, падение напряжения 2,85, 3,05 или 3,3 В. При мощности 2 Вт и рабочей температуре -40-+85 о С ток 700 мА.

При выборе светодиода необходимо учесть, что U2 практически не отличается от U3, завышение цены не оправдано.

CREE XM-L T6

У светодиода с бином T6 с мощностью 2 Вт при 700 мА и падении напряжения составляет 2,9 В. При 1500 мА вольтаж на диоде снижается на 3,1 В, при 3000 мА – на 3,35 В. Температура на переходе p-n 150 о С.

Справка! Максимальная мощность Т6 10 Вт, но такие изделия не выгодны из-за относительно низкой эффективности – всего 100лм/Вт.

Светодиоды XML с бином T6 рассчитаны на срок службы 40 тыс. часов.

Основные оптико-электронные характеристики CREE XM-L U2

Оптические характеристики – это поток и сила (интенсивность) света, яркость, уровень освещенности, светоотдача. У светодиодов CREE XML эти показатели одни из самых лучших на рынке.

XM-L U2

Световая температура у этих диодов нейтральная или холодная (5000-8300 К), но они ярче, чем изделия с бином Т6. При токе 700 мА поток света 300-320 лм, при 1А – 413-440 лм, при 1,5 А – 585-624 лм, при 2 А – 795-1040 лм. Свет излучается под углом 125 градусов.

XM-L T6

Световая температура для любого из 6-и наборов Т6 (50, 51, 53, E1, E2 и E3) 5000-8300 К. Свет рассеивается под углом 120°. При токе 700 мА световой поток 280-300 лм, при 1 А – 385-413 лм, при 1,5 А – 546-585 лм, при 2 А –910-975 лм. Индекс цветопередачи 70-90 Ra. При превышении температуры на p-n переходе яркость снижается на 15-20%.

Характеристики светоотдачи при тепловом переходе кристалла до 25 градусов

У компании CREE нет сайта на русском языке, поэтому, тем, кто не знают английского или китайского, разобраться в даташит сложно. В интернет-магазинах на русском спецификаций практически нет, найти характеристики невозможно. Чтобы определить изменения светоотдачи при температуре ниже 25 о С, нужно изучить несколько даташит на английском.

На световой поток ламп XML существенно влияет температура окружающей среды. Это видно на графике, расположенном на сайте производителя. При колебаниях от 25 до 75 градусов яркость лампочек с бином Т6 постепенно снижается на 10 %. Но необходимо учесть, что это верно лишь при токе 0,7 А.

Важно! Изменения при температуре до 25 о С не отображаются, параметры соответствуют указанным только на лучших моделях.

На практике вольт-амперная характеристика напрямую зависит от температуры. Если она снижается на 1 градус, вольтаж уменьшается на 3мВ одновременно со снижением яркости на 0.22%. Зависимость можно рассчитать, если учесть тепловое сопротивление кристалла и подложки Rк=2.5К/Вт и мощность, выделяемую в виде света.

Многие технические и оптические показатели зависят от нагрева светодтиода. Если осветительный прибор установлен на улице, он нагреется до определенной температура, которая во время работы повышаться не будет. Если использовать осветительный прибор со светодиодными лампочками XML дома, потребуется дополнительное охлаждение, предотвращающее перегрев.

Основные выводы

Светодиоды XML с бинами Т6 и U2 считаются шедеврами этого производителя. На основе Т6 производится 95% фонарей различного назначения. Сравнение этих изделий позволяет сделать вывод, что светодиоды Т6 самые популярные благодаря оптимальному соотношению стоимости и качества и отличным показателям эффективности, выраженной в люменах на ватт. Основное преимущество бина U2 – он более яркий. По параметрам XML Т6 и U2 резко отличаются от аналогичных изделий других производителей.

Различия между светодиодами Т6 и U2 учитываются при выборе источника света для конкретного прибора освещения. При поиске ответа на вопролс, какой чип выбрать, учитываются характеристики вторичной оптики и место установки. Если габариты, мощность и напряжение одинаковые, поток света больше у изделия с бином U2. XML Т6 – лучший вариант для всех видов фонарей по светоотдаче и стоимости.

Внимание! С ростом популярности компании CREE на рынке появилось много подделок. Во многом уступающих оригиналам по техническим и оптическим характеристикам.

  • кристалл меньше по размерам;
  • чип перегревается, поэтому быстро деградирует;
  • яркость (лм/Вт) гораздо ниже;
  • срок службы не превышает 15 тыс. часов.

Визуально подделка определяется по размерам кристалла. Второй признак – токопроводящие дорожки расположены на поверхности. Третий признак – отсутствие выемок на линзе.

Все о светодиодах CREE

Заинтересованность крупных компаний в снижении расходов на электроэнергию заставляет их задуматься о перераспределении бюджета на осветительные приборы. Светодиоды CREE могут стать хорошим подспорьем для повсеместного внедрения экономичных и долговечных источников освещения.

Читать еще:  Windows OneDrive: что это такое и как работает программа. Onedrive что это такое? Что такое one driver windows 10

Описание

Американская компания CREE с 1987 года активно занимается исследованием и производством полупроводниковых осветительных приборов, и в настоящее время является одним из крупнейших производителей мощных светодиодов в мире.

Светодиоды CREE производятся по технологии выращивания излучающей структуры на кристалле карбида кремния, что в свое время стало инновационным прорывом компании (до этого известные способы производства предполагали использование сапфира). Такой подход позволил не только удешевить производство, но и снизить тепловое сопротивление подложки.

Применение

Светодиоды CREE могут использоваться в первую очередь там, где требуется получить высокую яркость свечения при минимальных затратах энергии: железнодорожный транспорт, автомобильная промышленность, уличное освещение в крупных городах и т.д.

Классификация

В общем случае светодиоды CREE можно разбить на две группы: мощные под названием XLamp и сверхъяркие – High-Brightness.

Светодиоды XLamp делятся на следующие подгруппы:

  • ML – мощность от 0.25 до 1.6 Вт. Предназначены, в основном, для дежурной подсветки небольших помещений;
  • MX – мощность от 2 до 4 Вт. Используются при подсветке жилых помещений;
  • XB – мощность 3-5 Вт. Сфера применения достаточно широка – от портативных фонарей до подсветки больших складских помещений;
  • XH – керамические LED мощностью от 0.6 до 1 Вт. Благодаря высокому показателю отношения световой поток/мощность (150-180 Лм/Вт) могут использоваться при освещении домов, офисов и т.д;
  • XHP35 – мощные (13 Вт) светодиоды. Предназначены для направленного излучения, например, при световой сигнализации на дорогах и подсветке парковок;
  • XM – мощность 10 Вт. Используются в портативных фонарях и фарах;
  • XP – самая обширная линейка. Мощность от 2 до 10 Вт. Производятся как белые, так и цветные. Ввиду многообразия моделей, могут использоваться практически в любом приложении;
  • XQ – миниатюрные LED мощностью от 1 до 3 Вт. Выпускаются как в белом, так и в цветном исполнении. Используются для ночной подсветки архитектурных сооружений, а также теплиц и крупногабаритного транспорта;
  • XR – белые и цветные диоды мощностью от 2 до 4 Вт. Предназначены для подсветки ночных зданий, транспорта, концертных площадок;
  • XT-E – led мощностью 5 Вт. Выпускаются в белом и синем исполнении. Сфера применения достаточно широка – от бытовых фонариков до подсветки складов и жилых помещений.

В семействе XT-E существует модификация XT-E High-Voltage White, рассчитанная на работу при повышенном напряжении питания (48 В). Ее мощность составляет 3.5 Вт, и она может служить заменой, например, 48 – вольтовым галогенным лампам.

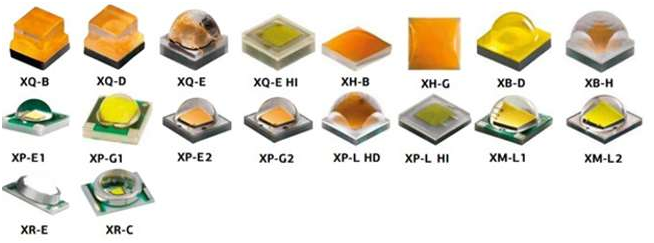

Ниже представлен модельный ряд наиболее распространенных светодиодов XLamp:

Сверхъяркие светодиоды High-Brightness делятся на следующие группы:

  • Р2 Oval 4-mm – цветные, представленные в красном, синем и зеленом исполнении. Предназначены для использования в различных RGB – устройствах, например, для подсветки мониторов и биллбордов;
  • P2 Oval 5-mm – цветные светодиоды, разработанные специально для использования в LED-модулях типа «бегущая строка» и различных информационных указателях на дорогах, в аэропортах и т.д. Представлены в красном, зеленом, синем и желтом (янтарном) цветах;
  • P2 Round 5-mm – здесь представлены как цветные, так и белые, предназначенные для работы в условиях повышенной влажности и при перепадах температуры, поэтому могут использоваться на открытом воздухе. Цветные светодиоды доступны в красном, синем, зеленом и желтом цветах. Белые светодиоды разделяются на два типа: cool white и warm white, то есть холодный и теплый оттенки;
  • SMD – цветные и белые светодиоды в корпусе для поверхностного монтажа. Имеют маркировку типа CLx. Цветные LED можно разделить на single-color, то есть имеющие одну пару анод-катод и светящиеся одним цветом, и full-color, которые имеют три пары анод-катод и представляют собой, по сути, три разноцветных (RGB) светодиода в одном корпусе. Белые светодиоды, аналогично выводным LED типа Р2 Round, имеют разновидности cool white и warm white;
  • P4 – белые и цветные светодиоды, предназначенные для создания направленного излучения, поэтому могут быть использованы при подсветке вывесок магазинов, сигнальных фонарей транспорта и др.

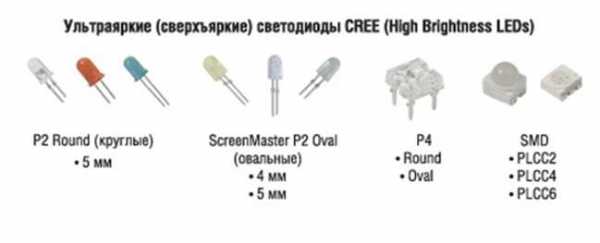

Внешний вид светодиодов High-Brightness показан на рисунке ниже:

Подделки CREE

Успех компании CREE спровоцировал появление на рынке большого количества подделок ее продукции. Технические характеристики таких копий заметно уступают оригиналу:

  1. Соотношение световой поток/мощность (Лм/Вт) ниже.
  2. Кристалл сильнее нагревается.
  3. Кристалл быстрее деградирует из-за повышенного нагрева.

Все это приводит к тому, что количество часов наработки снижается на порядок (15-20 тыс. часов против оригинальных 50-100 тыс.).

На фото ниже представлены для сравнения оригинальный CREE XM-L и подделка от получившей довольно большую «известность» в деле подделывания светодиодов CREE китайской компании Latticebright.

Визуально сразу можно обратить внимание на то, что размер кристалла подделки меньше оригинального. Также у оригинального токопроводящие дорожки утоплены внутрь монтажной платы, поэтому не так заметны.

На фото выше: слева расположен оригинальный CREE XP-E, справа – подделка. У оригинала можно заметить внутри линзы выемки, которых нет у копии. Опять же, размер кристалла у CREE больше.

На ролике ниже демонстрируется разбор фары с поддельным светодиодом XM-L2 и последующее визуальное сравнение с оригиналом – заметна разница в размерах корпуса и кристалла:

На фото ниже наглядно представлены световые пятна оригинального (справа) и поддельного светодиодов:

Подключение

Для светодиодов CREE необходим источник питания напряжением 9-12 В (типовые значения), хотя возможно использование и более высоких напряжений, — главное правильно подобрать проходящий через диод ток. Подключать светодиоды следует параллельно, используя гасящие резисторы. Схема включения представлена на рисунке ниже.

Номиналы резисторов рассчитываются исходя из напряжения источника и потребляемого светодиодом тока.

Последовательное включение мощных светодиодов приводит к неравномерному распределению напряжения на них и, соответственно, неравномерному их износу, в результате чего из строя выходит вся цепь.

Плюсы и минусы светодиодов CREE

Основными достоинствами светодиодов являются их низкое энергопотребление и длительный срок службы — производитель гарантирует 100 000 часов работы, что составляет 50 жизненных циклов обычной лампы накаливания (или около 5 – для люминесцентной лампы).

Из минусов можно отметить высокую стоимость светодиодных светильников – при мощности 45 Вт их стоимость составляет от 2000 р без учета стоимости блока питания, при том, что аналогичные светильники на люминесцентных лампах стоят от 400 до 700 р. Хотя следует отметить, что по соотношению цена/качество светодиоды CREE не имеют аналогов.

Еще одним недостатком светодиодов является специфичный характер спектра их свечения, неприятный некоторым людям. Этот недостаток дополняется еще тем фактом, что они дают направленное излучение, то есть для получения привычной освещенности в помещении потребуется больше светильников, чем при использовании традиционных источников освещения.

Третий недостаток заключается в том, что для стабильной работы светодиодных светильников требуются источники питания и охлаждения, стоимость которых сопоставима со стоимостью самих светильников. Таким образом, срок окупаемости светодиодной техники составляет порядка нескольких лет.

Сравнение светодиодов CREE

Ниже представлена сравнительная таблица некоторых моделей светодиодов семейств XP (мощность 5 Вт для XP-G2 и 10 Вт для XP-L) и XPH35 (мощность 13 Вт). При сравнении учитывались относительные размеры, максимальный световой поток и относительная стоимость.

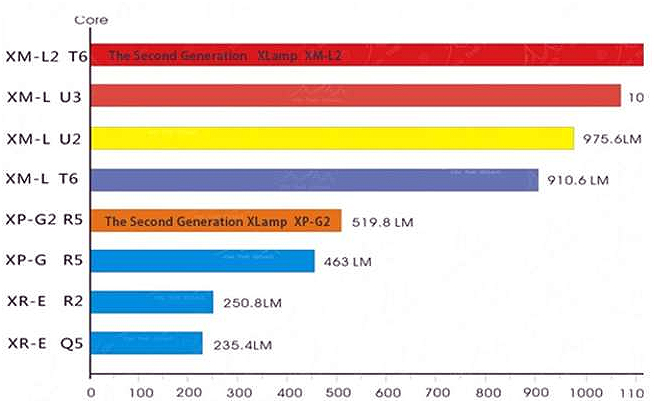

Также имеется диаграмма сравнения светового потока для самых популярных светодиодов серий XM, XP, XR:

Светодиодные сборки и ленты CREE

Кроме дискретных светодиодов, компания CREE производит сборки и ленты.

Светодиодная сборка – это интеграция нескольких кристаллов в один корпус для повышения мощности и интенсивности излучения. Типичные представители этого класса изображены ниже:

Мощность таких сборок может достигать 32 Вт (XLamp XHP70) при световом потоке в 4022 Лм.

Светодиодные ленты CREE построены на основе светодиодов типа CXA, характеристики некоторых приведены ниже:

Существует также второе поколение LED этого типа под маркировкой CXB. Они характеризуются более высоким отношением световой поток/мощность при тех же размерах.

Резюме

Ассортимент продукции CREE стремительно пополняется, — несколько лет назад модельный ряд XLamp был в несколько раз меньше. Это говорит о том, что продукты компании пользуются большим спросом, а масштабы производства подделок могут это подчеркнуть. Благодаря экономичности и качеству за приемлемую цену, продукты компании CREE обещают стать эффективной заменой традиционных источников освещения в будущем.

Сравнение и характеристики светодиодов CREE — XM-L T6, XM-L2, XP-L

В ассортименте компании Arlight представлена продукция с использованием мощных светодиодов, произведенных всемирно известной компанией CREE. Например, это ландшафтные и фасадные светодиодные светильники Arlight , которые обладают современным внешним видом и, что немаловажно, значительно снижают расходы на электроэнергию.

В связи с тем, что светодиоды марки CREE особенно популярны при производстве фонарей, в интернете, на форумах, встречается большое количество вопросов с просьбой оценить и дать рекомендации, какие модели светодиодов CREE лучше: XM-L T6, XM-L2, XP-L?

Для начала сделаем общий обзор светодиодных источников света CREE.

О производителе

Американская компания CREE производит полупроводниковые источники света с 1987 года и на сегодняшний день является одним из крупнейших производителей мощных светодиодов в мире.

Компания CREE первая в мире начала выращивать излучающую структуру на карбиде кремния (по утверждению журнала «Эксперт», в развитии этой технологии участвовали учёные СССР из ЛЭТИ). В те времена это стало серьезной инновацией и возможность опередить конкурентов, т.к. остальным для производства требовались сапфиры, что очень сильно влияло на стоимость.

Такой подход не только удешевил производство, но и позволил снизить тепловое сопротивление подложки, т.е. позволил увеличить срок службы, все изделия CREE — практичные, надежные и долговечные.

Классификация

В общем случае светодиоды CREE можно разбить на две группы: мощные XLamp и сверхъяркие High-Brightness.

Применение

Светодиоды XLamp делятся на следующие подгруппы:

для дежурной подсветки небольших помещений

для подсветки жилых помещений

от портативных фонарей до подсветки больших складских помещений

керамические, высокий показатель отношения световой поток/мощность (150-180 Лм/Вт), при освещении домов, офисов и т.д

для направленного излучения, при световой сигнализации на дорогах и подсветке парковок

в портативных фонарях и фарах

самая обширная линейка, белые и цветные, самое широкое применение

белые и цветные, миниатюрные, для ночной подсветки архитектурных сооружений, а также теплиц и крупногабаритного транспорта

белые и цветные, для подсветки ночных зданий, транспорта, концертных площадок

белые и синие. от бытовых фонариков до подсветки складов и жилых помещений

Сверхъяркие светодиоды High-Brightness делятся на следующие группы:

цветные, представленные в красном, синем и зеленом исполнении.

для использования в различных RGB – устройствах ( мониторы и биллборды)

цветные светодиоды: в красном, зеленом, синем и желтом (янтарном) цветах;

для использования в LED-модулях типа «бегущая строка», информационных указателях

цветные и белые, Цветные светодиоды доступны в красном, синем, зеленом и желтом цветах. Белые светодиоды разделяются на два типа: cool white и warm white, то есть холодный и теплый оттенки;

для работы в условиях повышенной влажности и при перепадах температуры, поэтому могут использоваться на открытом воздухе.

Читать еще:  Популярные бренды телевизоров. Какая марка телевизора самая лучшая в мире по качеству

цветные и белые светодиоды; цветные — single-color, и full-color (RGB); белые светодиоды, аналогично выводным LED типа Р2 Round, имеют разновидности cool white и warm white

в корпусе для поверхностного монтажа;

белые и цветные светодиоды

для создания направленного излучения, поэтому могут быть использованы при подсветке вывесок магазинов, сигнальных фонарей транспорта и др.

Также имеется диаграмма сравнения светового потока для самых популярных светодиодов серий XM, XP, XR:

Сравнение и характеристики светодиодов Cree XM-L T6, XM-L2, XP-L

Номинальный световой поток (Люмен)

Рабочая температура (градусов)

Сила номинального тока (мА)

Светоотдача на примере отдельных бинов диода

XM-L U2 (300 лм на токе 700 мА)

XM-L T6 (290 лм на токе 700 мА)

XM-L2 U2 (320 лм на токе 700 мА)

XP-L V2 (420 лм на токе 1050 мА)

Угол светового потока (градусов)

Индекс цветопередачи (Ra)

Из сравнения характеристик этих светодиодов можно отметить, что светодиод XM-L T6 является сейчас наиболее популярным светодиодом, с хорошими показателями светоотдачи к ватту и отличным соотношением цены и качества.

Светодиод XM-L2 является уже более новым поколением, имеет такие же физические размеры на подложке, как и XM-L, при этом яркость исходящего потока света удалось увеличить на 20%, еще и уменьшив его нагрев.

Серия светодиодов XPL — это самая совершенная разработка компании Cree на сегодняшний день.Диод серии XPL даже визуально можно отличить от прошлых серий, это самый миниатюрный диод в своем классе, высокая плотность кристалла позволяет повысить светоотдачу.Во всех температурных режимах он демонстрирует лучшую эффективность в сравнении с поколением диодов XM-L2 — до 7.5% и лучше справляется с высокими температурами.

Безусловно, можно сказать, что за этим диодом, сочетающим в себе минималистичный размер, большую мощность и высочайшую светоотдачу, — будущее компании Cree.

Продукция Arlight c использованием светодиодов CREE:

1) В серии LGD для фасадного и ландшафтного освещения можно встретить

— 7 моделей настенных светильников,

— 5 вариантов светильников для дорожек, все они гармонично друг с другом сочетаются. Светильники имеют встроенные драйверы питания, рассчитанные на эксплуатацию в суровых климатических условиях. Корпуса светильников Arlight LGD сделаны из металла, плафоны – из закаленного стекла либо ударопрочного пластика. Это обеспечивает защиту светильников от атмосферных осадков и пыли, степень защиты – IP54.

2) в трековых светильника серии LGD , например Светодиодный светильник LGD-520BK 20W Warm White 24deg ( арт 022547).

3) во врезных мебельных светильниках серии LTM , например, Светодиодный светильник LTM-R52WH 3W Day White 30deg (арт. 014914).

4) в даунлайтах серии LTD , например, Светодиодный светильник LTD-140WH 25W Day White 60deg (арт.016288).

5) Также в ассортименте компании Arlight , в категории»Светодиоды и светодиодные модули» можно найти комплектующие торговой марки CREE.

Сравнения и технические характеристики Xlamp XM-L и XM-L2 Cree Leds Datasheet на русском

В данной статье мы рассмотрим основные технические характеристики — Datasheet на русском языке распространенных светодиодов Xlamp XM-L и XM-L2 от Cree. В частности. посмотрим на светоотдачу при разных условиях и сравним светоотдачу визуально и при измерениях светодиодов U2.

Наконец-то дошли руки до светодиодов CREE. Было получено задание на тестирование светодиодов семейства Xlamp XM-L и XM-L2 Cree. Материал большой, так как светодиодов этого семейства многовато, то решил остановиться на двух экземплярах — нейтральный белый U2. Поэтому кто не желает читать много букв – следует пройти сразу в конец статьи и посмотреть каким образом светит каждый из тестируемых образцов семейства CREE XM-L и XM-L2. Ну а для тех, кто хочет посмотреть на характеристики CREE придется набраться терпения. Перевел основные характеристики Datasheet CREE XM-L и XM-L2на русский язык. Возможно, кому-то и пригодится.

Не исключаю некоторых ошибочных моментов, поэтому прошу отнестись к этому снисходительно и указать на спорные моменты в комментариях. Такие вопросы будут изучаться и по мере установления истины исправляться.

Технические характеристики светодиодов Xlamp CREE XM-L

Технические характеристики Xlamp CREE XM-L предполагают уникальное сочетание высокой эффективности при большом токе и маленьком размере чипа. Мы можем получить порядка 1000 люмен с эффективностью более 100 Лм / Вт при 3А и размерах 5мм*5мм. Если сравнивать с линейкой светодиодов XP-G, то они сильнее на 20 процентов.

Наиболее часто XM-L используют в проектировании основного освещения офисов и магазинов, крытой световой рекламе и освещении проезжей части ( в фонарях ).

Именно за счет уникальных характеристик, в частности высокой светоотдачи, можно существенно снизить стоимость всей осветительной конструкции, ведь нам понадобится меньшее количество светодиодов и можно экономить на оптике.

По цветовой характеристике можно разделять на теплые белые, холодные белые и нейтральные тона. А вот с цветопередачей тут не много хуже. В частности, от стандартной цветопередачи до CRI 90 выпускаются только теплые белые варианты. Нейтральный и холодный можно приобрести только со стандартным коэффициентом цветопередачи.

Основные характеристики Datasheet на русском Xlamp XM-L Cree

Основные оптико-электронные характеристики Xlamp XM-L Cree LED

Не будем сильно вдаваться в дебри и посмотрим только самое главное из datasheet на Xlamp XM-L Cree LED. Все переведено и дополнительных пояснений не потребуется. Все наглядно и просто.

Для тех, кому этих данных покажется мало, могут смело идти на официальный сайт Cree и найти официальный файл в pdf. Но, как говорится, это для особо пытливых умов. Для всех остальных я уже все представил здесь).

Характеристики светоотдачи при тепловом переходе кристалла до 25 градусов. Flux Characteristics (TJ = 25 °C) XM-L

Кри оставляет за собой право изменения светового потока +- 7 процентов

Для холодного белого (5000К-8300К) CRI = 65

Для нейтрального белого (3700К-5000К) CRI = 75

Для теплого белого (2600К-3700К) CRI = 85

Минимальный CRI для 80-CRI White равен 80

Минимальный CRI для 85-CRI White равен 85

Минимальный CRI для 90-CRI White равен 90

Все расчетные данные по светоотдаче при токах 1000, 1500 или 3000мА приведены только для справки. Никаких точных данных компания дать не может. По моему глубокому ощущению это все от того, что на таких токах не стоит «гонять» данные чипы. Яркость может и будет хорошая, но деградация наступит достаточно быстро, из-за чрезмерного нагрева. А использование больших радиаторов для таких чипов – нецелесообразно, так как будет увеличиваться конечная стоимость конструкции источника света.

Следующий образец, который мы с Вами рассмотрим — Xlamp XM-L2 Cree LED. Из названия понятно, что это усовершенствованный образец первого исполнения.

Основные технические характеристики Xlamp XM-L2 Cree LED datasheet на русском языке

Основные оптико-электронные характеристики Xlamp XM-L2 Cree

Характеристики светоотдачи при тепловом переходе кристалла до 25 и до 85 градусов. Flux Characteristics (TJ = 25 и 85 °C) datasheet

Данная таблица позволит нам понять насколько отличаются световые характеристики Xlamp XM-L и XM-L2 Cree. Согласно официальным данным от Cree, светодиоды второго поколения практически на 20 процентов лучше светят. Судя по расчетам, 20 процентами там и не пахнет. Максимум 12-15 процентов. Но даже для этой процентовки — достаточно хорошее «движение вперед».

Габаритные размеры светодиодов Xlamp XM-L и XM-L2 Cree LED по datasheet

Ничего нового не расскажу. Понравилось, что в отличии от китайских собратьев здесь размеры действительно держутся в «ежовых рукавицах» и найти отклонение в любой партии — невозможно. Порывшись в тырнете понял, что за этим следит специальная линия ОТК на производстве. Жаль, что у многих китайцев такого нет)). А ведь и у них можно найти достаточно не плохие экземпляры, но вот с размерами не угадаешь.

Сравнение светодиодов Xlamp XM-L и XM-L2 Cree

Для правильного визуального сравнения были сделаны фотографии двух одинаковых Xlamp XM-L и XM-L2 Cree U2 светодиодов. Глазами мы можем увидеть только отсутствие на втором поколении — вертикальных «полос». Вместо них, если приглядеться, то можно наблюдать точки. Соединение также вместо трех проводного стало двух проводным. Cree XM-L2 стали на 20 процентов ярче. В чем я сильно сомневаюсь. И при том же температурном переходе дают на много больше света.

В действительности так это или нет — пускай остается на совести производителей, а вот что мы имеем по факту — сейчас посмотрим, запитав диоды одинаковым напряжением и током. Естественно, модернизированный будет ярче, а вот на сколько — посмотрим.

В данном тесте мы видим, что XM-L2 светит действительно ярче. При 700 мА мы получили 343 и 307 люмен. Большая цифра в пользу модернизированного светодиода. Это мы сделали тест при помощи «темного помещения и непосредственно «голого» светодиода нейтрального белого цвета.

Чтобы полностью понять, какова разница в реальной жизни, будем использовать фонарики одинаковой модели, дабы свести к минимуму разницу в визуальном восприятии. Линзы у обоих фонарей одинаковые.

Вывод после сравнения технических характеристик и сравнения Xlamp XM-L и XM-L2 Cree

Думаю все понятно без слов. И по характеристикам и по факту — диод второго поколения светят на порядок лучше. Про 20 процентов — завышено конечно, но свои 12-15 процентов мы выигрываем. По нагреву — также есть небольшие улучшения. Во всем остальном — надо более тщательно разбираться. Но наша задача была — посмотреть характеристики и сравнить семейство Xlamp XM-L и XM-L2 Cree светодиодов.

На последок — опубликуем таблицу, для быстрого определения светоотдачи одного и другого типа чипов.

Табличные сравнения светоотдачи Cree Xlamp XM-l и XM-L2

Характеристики светодиода CREE XM-L2 U2 и U3

Компания CREE является одним из лидеров рынка по производству светодиодов. Одними из самых популярных стали мощные диоды серии Xlamp. На базе CREE XM-L2 изготавливают фары для велосипедов, компактные мощные фонари.

Хитроумные китайские продавцы особенно любят ставить на свою продукцию маркировку CREE, наличие такой надписи многократно поднимает уровень продаж. Ведь большинство покупателе не сможет отличит настоящий Cree от поддельного, даже просто не сможет сравнить световой поток, свет ярко – уже хорошо. Но если бы не было надписи КРИИ, то большая вероятность, что бы вы купили что-то другое, которое оправдает оказанное доверие.

  • 1. Основные параметры CREE XM-L2 U2 и U3
  • 2. Как отличить оригинальный от подделки
  • 3. Подробные характеристики U2 и U3
  • 4. Итоги

Основные параметры CREE XM-L2 U2 и U3

Для тех, кто особо не разбирается технической документации, составлю таблицу основных параметров. Так же не путаейте серии Cree XM-L и XM-L2, они отличаются цветом. У XML она зеленая, XML2 они серебристая. Еще вам могут подсунуть очень популярный бин светодиода CREE XM-L T6, он обладает немного худшими характеристиками, но визуально разницы вы не заметите.

Читать еще:  Компьютерная платформа intel nuc. Мини-ПК INTEL NUC для развлечений, игр и эффективной работы

Как отличить оригинальный от подделки

На сверхярких светодиодах в основном собирают дорогие многофункциональные фонари, например Ultrafire. У некоторых фонарей, например на Aliexpress, китайцы указывают такую высокую яркость, как будто используют инопланетные технологии. Чтобы установить истинную яркость, необходимо по марке светодиода узнать его номинальный световой поток. Кроме фонарей на оригинальных, китайцы продают большое количество фонариков на поддельных элементах. Поддельный по внешнему виду может напоминать оригинальный, но точного сходства нет. Соответственно, его качество ниже, и срок службы будет гораздо меньше, потому что они могут преждевременно выходить из строя из-за невысокого качества.

Один из самых простых способов определить, что китаец обманывает, это посмотреть спецификации (datasheet) на оригинальный и сравнить размеры. Как правило, поддельный больше по размерам, чтобы обеспечивать необходимый световой поток. По сравнению с оригиналом у него меньше количество Люмен на Ватт. Купив такой фонарь, не стоит расстраиваться, вы просто получили товар, который соответствует потраченной сумме.

Подробные характеристики U2 и U3

Основные характеристики

Таблица параметров Крии XML

Спектр излучения

Яркость в зависимости от температуры

Зависимость силы тока от напряжения

График зависимости яркости от силы тока

Направленность светового потока

Итоги

Независимо от поколения, данный светодиод обеспечивает очень хороший световой поток. Если продавец просит немалую доплату за второе поколение, то смело можете его отфутболить, он пытается вас развести на денежку, так как цена у них одинаковая, а разнице есть только на бумаге.

Доброго времени суток. У меня такая дилемма, что уже не ем и не сплю вторую неделю… Налобный фонарь PETZL myo XP, которому уже 7 лет. Питание 3 батарейки типа АА. В нем стоит светодиод Seoul w42182. Фонарь программируемый. На самой высокой мощности к светодиоду приходит 600 мА и далее в зависимости от номера программы уменьшаются амперы. Очень хочу поменять светодиод на более мощный и эффективный, но в общем океане светодиодов не могу определиться. Помогите, плиз, посоветуйте, что лучше. Заранее благодарен за ответ.

Это зависит от параметров драйвера, вам придётся увеличивать мощность на светодиоде.

Здравствуйте уважаемый Сергей.Прошу ответить.Существует ли,есть ли такая авто лампа на 6 и 12 вольт со светодиодом CREE или со светодиодами CREE, по характеристикам чтоб была очень яркая,но при этом лампа бы потребляла бы минимальное количество ваттов.Прошу если решите ответить,ориентироваться на такой показатель как ёмкость аккумуляторной батареи которая небольшая,это-5 ампер часов,время свечения «хорошего» света,это-24 часа.Надеюсь на доброжелательный ответ.С уважением Антон Иванович.

Не понял, какая лампа вам нужна и куда она. Купите диод Cree и драйвер.

Что за (Чудо) Светодиод Cree XML UV 395 nm ставят в фонариках. Ультрафиолетовый налобный фонарик Bailong Police BL-6866 Я понимаю цвет тёпло-белый, белый и холодно-белый

Ультрафиолетовый светодиод, но скорее всего поддельный светодиод, а не оригинальный Cree.

Здравствуйте, Сергей, Поздравляю С Новым Годом Вас, Желаю крепкого здоровья ,успехов, новых познаний, знакомств.
Хочу вас спросит, что за цветовая температура 15000К. Вот на али продаётся набор светодиодов для растюшек и в описании есть строка длина волны: 10 шт. 380nm

840nm/7 шт. 660nm 3 шт. 475nm/5 шт. 15000 К 5 шт. 460nm . При гуглпоиске нахожу светильник с диодами CreeXLamp® XT-E и XP-E с температурой 16000К (и даже где-то видел с теми-же 15000К ), НО CreeXLamp® XT-E и XP-E не имеет цветовой температуры 15000,16000К h . Ваше мнение что имеют ввиду китайцы под цветовой температурой 15000К

15000 К это фиолетовоый,синий. Это обычные китайские светодиоды, никаких Cree там нет.

Здравствуйте. Для подводной охоты нужен мощный фонарь с тёплым светом,что посоветуете.

Посоветую сходить на форум «Фонарёвка», они лучше в фонарях разбираются.

Есть фонарь MTE sf23 на древнем Р7
Хочу поменять драйвер и диод на современный и потеплее. Использую в основном на веле.
Что посоветуете? Спасибо.

Поставьте Cree подходящий.

Cергей, помогите с такой проблемой. Купил фонарь XGlow series E6, после очередной зарядки перепутал полярность в результате светодиод сгорел ( звонится в обе стороны с сопротивлением 10 ом, запах характерный появился), макс. светопоток 625 люменов. Вопрос где можно приобрести такой светодиод, и какая его марка?

Обычно это Cree XML T6. Купить можно в любом интернет-магазине, это самый распространённый светодиод.

Здравствуйте. 3 года отработал крии xm-l t6 в противотуманной фаре авто и вот на днях сдох . тестером проверил. думаю причина в недостатки термо пасты.
вопрос: 1 . возможно ли самому поменять чип или брать с радиатором и колхозить.
2. где приобрести (кроме алли)
3. долго ли проработают ХМ-L 2 U2 на старом радиаторе от Т6 при токе 3А

1. Чип можно поменять, но надо хорошее оборудование.
2. Купить можно в отечественных интернет-магазинах.
3. Зависит от размеров радиатора и нагрева. Долго понятие относительное, кому то и 1000 часов долго в таком режиме.

Подскажите, как доказать, что продавец прислал подделку? Купил на али велосипедный фонарь в котором по тексту объявления 2 x cree xml u3. Когда распаковал и включил — светит как детский ручной фонарик, разобрал — на подложке нет надписи cree, и вообще они какие то безымянные и сдвоенные… две подложки вместе и контактов для двух светодиодов только два, т.е. второй подпаивается как то изнутри подложки, к сожалению не могу сюда вставить фото этого чуда, но на али открыл спор с продавцом, помогите как ему правильно доказать, что мухлюет гад.

В этом я специалист, после моих экспертиз производители обычно начинают разбираться с китайскими заводами. Пишите мне на почту, она есть в разделе «О себе».

Пишите конкретно, а не ссылки давайте. Какой ревизии спецификации использовали?

Сергей, пожалуйста, прочитайте подробнее о бинах и не путайте людей своими заблуждениями.

Напишите, что вам не понравилось.

Сергей, прошу ответить. Чем отличаются светодиоды Cree XM-L2 и Cree XM-L2 U2? Хочу заказать налобный фонарь Nightcore HC-50. В версии 2015 года стоит Cree XM-L2, в новой версии 2016 года установлен Cree XM-L2 U2. Какой лучше брать? Заранее благодарю.

U2 — это бин светодиода Cree XM-L2. Еще популярный бин этого диода «T6». Они отличаются на 20 люмен. Получается T6 300 люмен, U2 320 люмен. Разница несущественная и незаметная.

Уважаемый! Ты специалист. Я много обзоров пересмотрел. Никто не разбирается. Нет конкретных тестов по поводу светодиодов. Я хочу купить фонарь, но не знаю с каким светодиодом лучше, потому что нету конкретных сравнений.
Уважаемый! Что посоветуешь по своему опыту — C8 CREE XM-L2 U3 с током 3500 mA, или C8 CREE XP-L V5 с током 3000 mA. Или Конвой XM-L2 U2 1А 2800 mA.
Какой из них ярче, мощнее? дальнобой? Твое мненое? Напиши пожалуйста на мою электронную почту: maksim5555574@ukr.net

Сравните номинальный световой поток и узнаете разницу. По параметрам они аналогичны, поэтому дальнобойность аккумуляторного светодиодного фонаря будет зависеть от оптики фонарика.

Привет подскажите плиз какие светодиодные лампы на дальний и ближний свет мне подойдут фара у меня из двух отсеков Модель Шевроле люмина APV 1992г вып Все жалуются что у них изначально плохой заводской свет

Посмотрите в разделе «Автомагазин» у меня на сайте, там есть хорошие лампы ближнего и дальнего света.

«… Тогда каждый диод даст 600 Люмен. В сумме 2 светодиода T6 дадут 1200 Лм.
Мне что-то кажется (из курса физики)что световые потоки от различных источников не суммируются , а вычисляется как корень квадратный из суммы квадратов каждого источника. Т.е. не 1200 будет , а 848. (Свет все-таки имеет корпускулярно волновой дуализм. А волны как известно,- суммировать низзя, ибо если даже волны будут с одной частотой , нов противофазе,- получим 0 на выхлопе). А вот если бы волны были бы когерентными(с одинаковой частотой и фазой),- то тогда моно суммировать

Тут волны суммировать и не надо, это поток фотонов. Для примера, 1 диод даёт 40 люмен. Включаем 2 диода, получается 80 люмен.

Здравствуйте, подойдет ли драйвер с t6 на l2 u2 ?? если нет, то посоветуйте нужную мощность!!

Здравствуйте, что можете сказать про такие лампочки?

Типа копии старых япошек, продавец врет про световой поток. Одна лампа только 1200-1300 Люмен. Устарели давно.

Не ожидал найти ответ на мой вопрос, (номер 1), в этой теме. Спасибо Сергей!
Уж очень хорошая форма луча у фар Fenix, ну на сколько можно судить по роликам с YouTube.
Другую такую фару и близко не видать до 200 долларов.

На самом деле все стандартно, если знать спецификации.

Я так же покопался на сайте Cree.
Если следовать таблице с техническими характеристиками и верить, что фирма Cree не врет, получается, что, например, светодиоды U2 при 0,7 амперах выдадут 300 люмен освещенности. То тогда что получается у нас. Именитые фирмы, например Fenix в модели BT30 либо лжет с 1200(1800) люменами, либо драйвером повышает ток до более чем 2 ампер (728+728 люмен)? Все мы знаем, что там внутри два аккумулятора Panasonic 2900 (3100) мАч. То бишь, если работают два светодиода 1 час 50 минут, как указывает Fenix, то в лучшем случае на каждый светодиод придется 1690 мАч, а это более половины емкости родных аккумуляторов. Вопрос, откуда берется лишний час работы?

Эти диоды описаны у меня на сайте. Тут все просто.
На Fenix BT30 стоит два диода Cree XML-T6. Он в номинале светит 300 Люмен. При хорошем охлаждении ток можно повысить до 2 раз. Тогда каждый диод даст 600 Люмен. В сумме 2 светодиода T6 дадут 1200 Лм.
Если ток повышать дальше, то будет приличная деградация. В режиме Турбо 1800 Лм. светодиод проработает раз в 10 меньше. В номинале он работает 30.000 часов. На двойном токе 20.000 часов. В режиме турбо 2.000 часов. Вопрос про лишний час работы задайте производителю фонарей Fenix.

Доброго времени суток, Сергей.У меня возникла большая проблема с фонарем ThruNite TN30. При разборке случайно провернул отражатель и сломал два светодиода TN30 — (cветодиоды 3 x Cree XM-L U2, 2630 ANSI Лм.). «Облазил» все просторы интернета, и не нашел где можно было бы купить такую плату со светодиодами. Помогите советом, что делать? Где можно купить такую плату или покупать отдельно светодиоды? Если покупать их отдельно от платы, возникает вопрос — как их паять. Я в этом деле не специалист, а специально-обученных людей в нашем городе, я не найду. Могу на Вашу почту скинуть фото платы со светодиодами. Помогите пожалуйста. С уважением Андрей.

Этот вопрос лучше задать на форуме «Фонаревка», они специализируются на фонарях.

Ссылка на основную публикацию
Статьи c упоминанием слов:
Adblock
detector
