Универсальный роутер f st 2804.

Содержание

Универсальный роутер f st 2804.

Sagemcom f@st 2704 — 2804 — Обсуждение

FAQ
В теме нет куратора.

Сообщение отредактировал LeonidKoryakin — 16.02.20, 19:21

Идем на OpenWRT Wiki https://wiki.openwrt.org/toh/sagem/fast2704 и узнаем что состояние проблемы среднее. Есть там ссылочка https://yadi.sk/d/KI2XHFzjjf6Ub на build by leks OpenWrt Chaos Calmer r45506+ luci(rus) + wan=lan4 за что ему спасибо.

Скачиваем и заливаем в роутер обычным образом, так как положено заливать его родной софт. В роутере есть меню для апгрейда. Льется без каких либо проблем. Кабель идущий к компу желательно подключить к lan3.

После заливки перезагружаем роутер. Заходим в него по адресу 192.168.1.1 логин root пароль qwerty12345

Что мы в итоге получаем? Есть поддержка WiFi, 802.11n не ищите, драйвер поддерживает только b и g. lan4 превратился в WAN, остальные lan работают.

Для дальнейших действий нужно как то заиметь интернет для скачивания из репозитория недостающих компонент. Я настроил wan как клиент dhcp (изначально он был настроен на статический адрес) и подключил его к своему роутеру, поменяв роутере адрес, чтобы они не совпадали с Sagemcom. Можно модем вставить в компьютер и расшарить его. Но тут нужно или два компьютера или компьютер с двумя интерфейсами, например ноутбук с WiFi и LAN.

Важно получить доступ в интернет изнутри роутера.

Интернет получили. Заходим в Luci, Система, Программное обеспечение. Нажимаем на кнопу «обновить списки». Если интернет есть, то списки должны обновиться.
Устанавливаем поддержку USB, то есть пакеты. Можно прямо отсюда скопипастить.

kmod-usb-ohci драйвер USB 1.1
kmod-usb2 поддержка USB 2.0
kmod-usb-storage поддержка накопителей USB. Если предполагаете пользоваться, то нужно еще установить поддержку нужной вам файловой системы.

Я предпочитаю модемы Huawei с прошивкой HiLink, поэтому установил пакеты:
kmod-usb-net-cdc-ether
usb-modeswitch

У кого модем другой, пакеты нужны другие и дальнейшие действия несколько меняются.

Втыкаем модем в USB гнездо, они должен замигать и подключиться к оператору.
Идем Сеть, Интерфейсы. У WAN нажимаем Редактировать, переходим на закладку Настройка канала. Если всё было сделано правильно, то в списке доступных должен появиться eth1, это и есть сетевой интерфейс модема. Переключаемся на него и внизу не забываем нажать на «Сохранить и применить».

Твой Сетевичок

Все о локальных сетях и сетевом оборудовании

Sagemcom f@st 2804 v7: характеристики и настройка

Маршрутизатор f@st 2804 v7 rev1 представляет собой универсальное сетевое оборудование, необходимое для подключения конечных устройств к интернету и IP-TV по Ethernet-кабелю, телефонной линии и беспроводной сотовой связи через 3G/LTE-модем.

И в данной статье подробно рассмотрена настройка роутера ростелеком fast 2804 v7, а также его основные характеристики и настройка 3g модема.

К слову, преимущества данного маршрутизатора в том, что при своей сравнительно малой стоимости он поддерживает практически все необходимые рядовому пользователю функции: от настройки принт-сервера до возможности резервирования основного интернет-канала.

Sagemcom f@st 2804 v7: характеристики

Помимо стандартных возможностей распределения интернет-трафика и IP-TV между несколькими функциональными узлами локальной сети, маршрутизатор f@st 2804 поддерживает также дополнительные функции такие, как:

  • — создание резервного Интернет-канала (на случай отключения электричества или неполадок на стороне основного провайдера связи);
  • — возможность использования роутера в качестве принт-сервера (для подключения нескольких пользовательских устройств к сетевому принтеру);
  • — возможность использования f@st 2804 в качестве сетевого накопителя (иными словами, при подключении к маршрутизатору жесткого диска его можно «юзать» в качестве миниатюрного сервера).

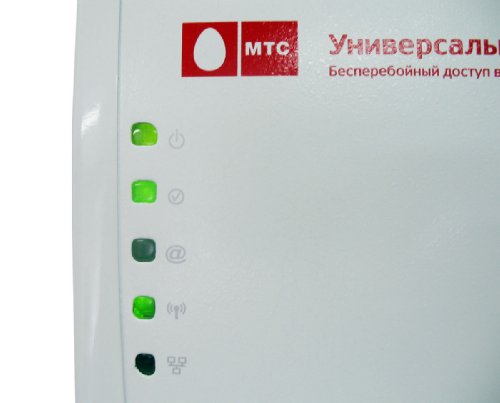

На передней панели саджемком фаст 2804 расположен блок индикаторов роутера:

1. Индикатор питания. О нормальной работе модема свидетельствует постоянный зеленый цвет индикатора Power.

2. Индикатор DSL, который постоянным зеленым светом оповещает пользователя о нормальном ADSL соединении, а частым миганием – об установке данного соединения.

3. Индикатор Internet, который при успешном соединении через Интернет-аккаунт должен гореть ровным зеленым светом.

4. Индикатор WLAN, который загорается зеленым при активации на маршрутизаторе wifi модуля.

5. Несколько индикаторов ETH, которые светятся при подключении к соответствующему Ethernet-порту внешних устройств посредством сетевого кабеля.

6. Индикатор WPS, зеленый цвет которого означает успешное соединение с пользовательским устройством через функцию WPS.

7. Индикатор USB, сигнализирующий об успешном подключении к sagemcom fst 2804 v7 внешних носителей.

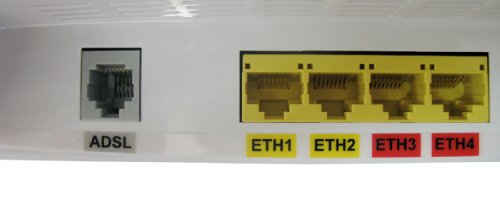

На тыльной стороне fast 2804 v7 rev1 расположены:

— Один ADSL порт для подключения к интернету по телефонной линии;

— 4 LAN порта (для подключения к маршрутизатору по витой паре);

— маленькое отверстие с утопленной в корпусе кнопкой Reset (чтобы сбросить настройки роутера до заводских, необходимо нажать данную кнопку скрепкой или иголкой и задержать так на 10 – 15 секунд);

— разъем питания (к которому подключается блок питания sagemcom f st 2804 v7);

— кнопка включения питания;

На правой боковой панели саджеком фаст 2804 расположены:

— кнопка WPS авторизации;
— кнопка включения/выключения беспроводного интерфейса Wi-Fi;
— USB разъем для подключения внешнего накопителя, принтера или 3G модема.

Подключение sagemcom f st 2804 v7

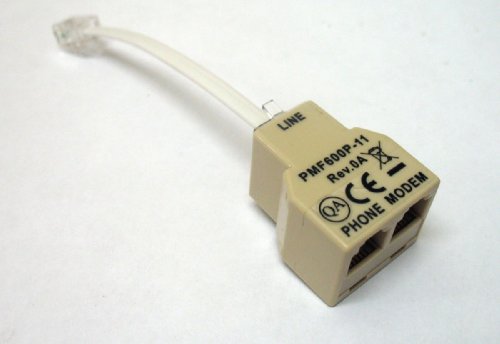

— При подключении к интернету по телефонной линии ADSL предоставленный провайдером кабель следует подсоединить ко входу сплиттера (LINE), а к его выходам PHONE и MODEM соответственно подключить телефонный аппарат и маршрутизатор.

— При подключении к интернету по технологии WAN Ethernet сетевой кабель провайдера должен быть подключен к первому LAN-разъему роутера саджемком 2804.

Модем ростелеком f st 2804 v7: инструкция по настройке

Если компьютер (на котором будет осуществляться настройка роутера ростелеком fast 2804 v7) правильно подключен к маршрутизатору по витой паре, то на роутере должна присутствовать следующая индикация:

— первый индикатор горит ровным зеленым светом;
— второй индикатор – медленно моргает зеленым;
— четвертый индикатор – горит либо моргает зеленым;
— один из LAN портов – горит либо моргает зеленым.

Настройка роутера саджемком 2804 с помощью мастера настройки оборудования

Для запуска мастера настройки роутера fast 2804 вставьте поставляемый вместе с устройством диск в CD-привод компьютера и следуйте дальнейшим указаниям программы.

По окончании установки ПО автоматически запустится «Мастер настройки» (который также можно запустить через меню «Пуск» -> «Программы» -> «Мастер настройки оборудования»).

В процессе автоматической настройки роутера ростелеком fast 2804 выполняются следующие операции:

  • — обновление ПО роутера с установочного диска;
  • — выбор нужной конфигурации маршрутизатора;
  • — конфигурация PPPoE соединения и 3G-резервирования;
  • — диагностика работоспособности оборудования;
  • — установка последней версии прошивки роутера с сервера обновлений.

Ручная настройка роутера ростелеком fast 2804 v7

В отсутствии установочного диска рекомендуется произвести настройку вай фай роутера f@st 2804 вручную. Для этого в адресной строке любого установленного на компьютере интернет-браузера введите комбинацию цифр 192.168.1.1 (статический ip адрес устройства, указанный на сервисной этикетке на тыльной стороне sagemcom 2804) и нажмите клавишу «Enter».

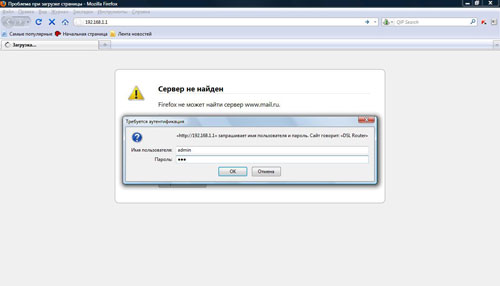

Здесь в окне авторизации введите логин – «admin», пароль– «admin» и кликните «Вход».

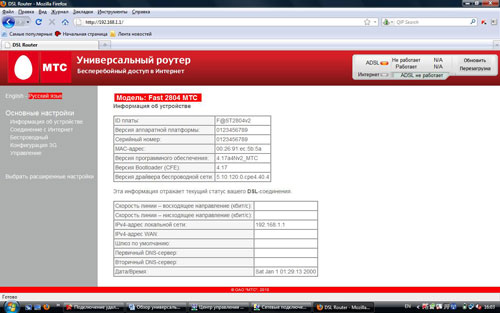

Изначально вы попадете на страницу основной технической информации об устройстве.

Модем ростелеком f@st 2804 v7: инструкция Ethernet-подключения

1. Для настройки модема fast 2804 v7 ростелеком в левом вертикальном меню выберите раздел «Дополнительные настройки»:

— здесь сперва удалите все созданные по умолчанию подключения в подразделе «Wan сервис»;

— во вкладке «Интерфейс 2-го уровня» удалите «DSL ATM»;

— перейдите во вкладку «ETH-интерфейс»: в раскрывающемся списке выберите «eth0/eth0», в режиме подключения установите «Режим VLAN/MUX» и кликните кнопку «Применить/сохранить».

Читать еще:  Как разблокировать 4 ядро на материнке msi. Бесплатный сыр – разблокируем ядра процессорам AMD

2. Когда все лишние настройки «подчищены» опять вернитесь во вкладку «Wan сервис», нажмите кнопку «Добавить» и выберите установленный на предыдущем шаге порт «eth0/eth0». Кликните «Далее».

3. В следующем окне выберите тип сервиса «PPPoE» и пропишите в двух нижних строчках значение «-1». Кликните «Далее»

4. На следующем этапе в окнах «PPP имя пользователя» и «PPP пароль» введите имя пользователя и пароль на подключение к интернету из вашего договора с провайдером. Кликните «Далее»

5. Если в новом окне присутствуют графы «Enable NAT» и «Enable Firewall», то поставьте маркер напротив каждой из них. В последующих окнах (при стандартной настройке роутера ростелеком fast 2804 v7) ничего менять не требуется – несколько раз кликните «Далее» и в конце «Применить/сохранить» для внесения изменений в настройки маршрутизатора.

Как настроить роутер fast 2804 v7 ростелеком при ADSL подключении?

При подключении интернета через телефонную линию после удаления стандартных настроек на первом шаге предыдущей инструкции перейдите в «Дополнительные настройки», далее «Интерфейс 2го уровня» и кликните кнопку «Добавить».

  • — в графах VPI и VCI введите данные из договора с провайдром (их также можно уточнить в технической поддержке) и кликните «Далее»;
  • — перейдите в «WAN сервис», нажмите «Добавить» и выберите интерфейс в соответствии с введенными в предыдущем окне данными. Нажмите «Далее».
  • — в «Настройках WAN» выберите тип «роутер» и снова нажмите «Далее»
  • — введите логин, пароль и имя сервиса PPPoE из договора на подключение интернета;
  • — установите маркер на поля «повтор PPP при ошибке аутентификации» и «Включить IGMP Multicast Proxy», после чего дважды кликните «Далее» и «Применить».

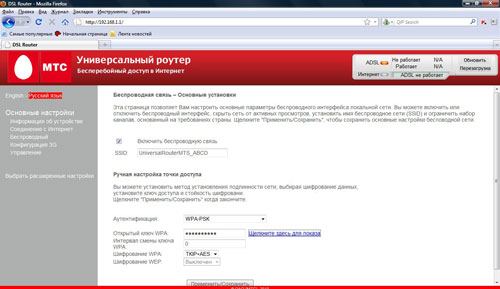

sagemcom f st 2804 v7: настройка wifi

— перейдите в раздел меню «Настройка WLAN»;
— установите галочки на поля «Включить беспроводную связь» и «Включить передачу мультикаста через беспроводную сеть (WMF)»;
— введите «SSID» (это имя вашей Wi-Fi точки доступа) и нажмите «Применить»;


— перейдите в раздел «Безопасность»;
— по желанию можете отключить параметр WPS;
— выберите тип аутентификации «WPA-PSK»;
— введите пароль для Wi-Fi;
— выберите шифрование WPA «TKIP+AES»;
— нажмите «Применить» для сохранения новых настроек.

Роутер fast 2804 v7: настройка 3g модема

Ниже представлен примерный список поддерживаемых модемом sagemcom fast 2804 v7 rev 1 3G USB модемов
— HUAWEI : E220, E1550, E1552, E1752, E160G, E176G, E180, E169G, E150, HW601
— ZTE: MF112, MF626, MF627, MF180, MF190A
— Alcatel: X220, X080
— Airplus: MCD-650
— Withtel: WMU-100A
— Anydata: ADU-300
— Yota: LU156 (LTE)

Для настройки настройка 3g модема на роутере fast 2804 v7:

— подключите устройство в специальный USB-разъем на боковой панели маршрутизатора;

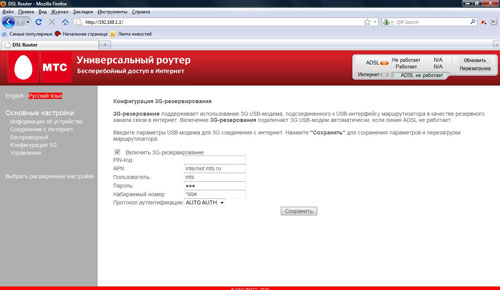

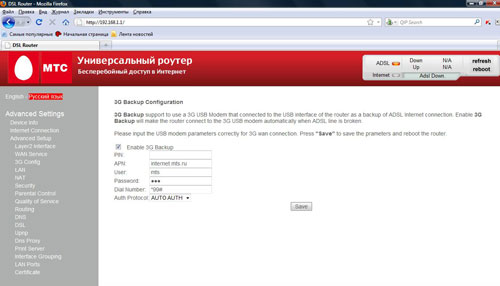

— перейдите в раздел веб-интерфейса «Конфигурация 3G» и установите маркер на «Включить 3G резервирование»;

— кликните «Сохранить» для внесения изменений в текущие настройки маршрутизатора.

С такими настройками при отключении основного (ADSL или Ethernet) интернет-соединения, роутер автоматически переключится на канал 3G/LTE.

Роутер Sagemcom F@st 2804 v7 : настройка интернета, инструкции

Наиболее доступным и весьма функциональным современным маршрутизатором является на сегодняшний день Sagemcom F@ST 2804 v7. Настройка этого устройства на примере подключения к оборудованию компании “Ростелеком”, его основные технические спецификации и возможности будут изложены в рамках данного материала. Все это позволит новоиспеченному владельцу такого маршрутизатора начать его использовать по прямому назначению и с минимальными проблемами.

Кратко об устройстве

Как было отмечено ранее, к серии наиболее бюджетных роутеров с неплохими параметрами технического плана принадлежит данное устройство. На верхней стороне корпуса выведен один универсальный разъем USB и две специальные кнопки. Одна из них отключает беспроводной сегмент вычислительной сети, а вторая активирует технологию WPS, с помощью которой смартфоны или планшеты автоматически подключаются к маршрутизатору.

На передней панели корпуса выведены следующие информационные светодиоды:

Первый индикатор указывает на наличие питания.

Второй сигнальный элемент говорит об активном подключении с использованием такой технологии, как ADSL.

Третий светодиод – это индикация получения информации с помощью стандарта Ethernet.

Четвертый индикатор характеризует работу передатчика Wi-Fi.

Дальше расположены 4 светодиода проводной части компьютерной сети.

Последний, девятый сигнальный элемент характеризует работу портов USB.

С противоположной стороны корпуса устройства выведены проводные коммуникации, к числу которых относится гнездо питания, 4 порта LAN, 1 разъем USB и 1 порт ADSL. Также тут находятся кнопки включения и сброса.

На нижней части корпуса есть информационная наклейка. На ней указаны название беспроводной сети (SSID) и пароль для подключения к ней. Эту информацию лучше сразу записать на бумаге или запомнить по той причине, что она может понадобиться в процессе настройки интернета. “Ростелеком” для каждого такого решения устанавливает индивидуальные значения этих параметров, и это обеспечивает высокий уровень защищенности сети в процессе эксплуатации.

Основные характеристики роутера

Лишь только в сочетании с оборудованием компании “Ростелеком” роутер Sagemcom F@ST 2804 v7 может функционировать. Производитель указывает на наличие таких параметров у него:

Однодиапазонный беспроводный приемопередатчик сигнала Wi-Fi, который может передавать информацию на скорости до 300 Мбит/сек.

Четыре гнезда RJ-45 позволяют в полной мере создать проводную часть вычислительной сети. В этом случае скорость снизится и составит 100 Мбит/сек. Также один из них может выступать в качестве входного порта WAN. То есть это обеспечит получение информации с интернета.

Два унифицированных порта USB. Их можно использовать и для подключения принтера/МФУ, и для создания сетевого накопителя, и для установки модема 3G.

Один входной ADSL-разъем для реализации коммутации с глобальной паутиной.

Перечень поставки

Следующим списком комплектации оснастил производитель данный сетевой шлюз:

Шнур компьютерный, интерфейсный, который с обоих сторон обжат коннекторами.

Руководство пользователя, в котором детально описана настройка Sagemcom F@ST 2804 v7.

Компакт-диск с обновленной версией программной оболочки этого сетевого шлюза.

Гарантийный талон со сроком действия один год.

Первый этап процесса настройки: подключение

Настройка Sagemcom F@ST 2804 v7 начинается с правильного выбора места установки данного решения и подвода всех необходимых коммуникаций. То есть рассматриваемый маршрутизатор желательно расположить так, чтобы он находился максимально близко к геометрическому центру помещения. Это обеспечит максимальное качество покрытия сети WiFi. Второе важное обстоятельство – в место установки сетевого шлюза все провода должны дотягиваться без проблем (это и входная витая пара от провайдера, и кабель питания). После выбора места установки и подвода коммуникаций необходимо выполнить такие действия:

Устанавливаем блок питания в розетку, а его шнур подводим к роутеру и подключаем штекер от него.

Провод от оборудования компании-провайдера “Ростелеком” подключаем к порту ADSL.

В модем 3G устанавливаем сим-карточку сотового оператора, а его самого в порт USB.

С помощью витой пары, которая есть в комплекте поставки, коммутируем напрямую ПК к маршрутизатору.

На завершающем этапе при необходимости выполняем все остальные проводные подключения.

Обновление оболочки маршрутизатора

На следующем этапе необходимо запустить мастер настройки Sagemcom F@ST 2804 v7 с компакт-диска. В открывшемся окне необходимо выбрать пункт “Обновление роутера” и, следуя его указаниям, обновить оболочку маршрутизатора. По умолчанию в данном устройстве стоит международная версия программы v5. А для того чтобы это решение начало успешно функционировало с оборудованием “Ростелекома”, нужна версия v7, которая записана на диске. Именно эта проблема и решается на данном этапе.

Перенастройка программных параметров

Далее необходимо перенастроить программную оболочку маршрутизатора. Для этого запускаем мастер настройки с диска и выбираем в его меню автозапуска пункт “Полная настройка”. Выполняя его указания, конфигурируем должным образом и сохраняем значения в Sagemcom F@ST 2804 v7. Настройка WiFi при этом не требуется. Можно использовать его параметры, которые были заданы по умолчанию.

Резервный способ подключения к глобальной паутине

В качестве резервного способа подключения к глобальной паутине в этом случае выступает сотовая сеть любого возможного оператора и модем стандарта 3G. Перед выбором последнего необходимо уточнить его совместимость с рассматриваемым сетевым шлюзом. Также понадобится стартовый пакет с сим-картой. В остальном же программная настройка модема Sagemcom F@ST 2804 v7 сводится к выполнению таких манипуляций:

На подключенном к сетевому шлюзу компьютере запускаем любой доступный к использованию браузер.

В адресной строке последнего необходимо набрать 192.168.1.1.

Затем в окне входа нужно набрать в обоих полях слово admin. Это и логин, это же и пароль.

После этого в обязательном порядке откроется интерактивный интерфейс, с помощью которого конфигурируются программные параметры рассматриваемого устройства.

Далее необходимо выбрать подпункт “Дополнительные настройки”. Потом заходим в подпункт “Конфигурация 3G” и задаем PIN-код сим-карты и прочие параметры беспроводного подключения.

Сохраняем внесенные значения.

Выходим из конфигурационного интерфейса.

Активация IPTV

В полном объеме поддерживает технологию интерактивного телевидения рассматриваемый в этом материале маршрутизатор модели Sagemcom F@ST 2804 v7. Настройка IPTV состоит из таких действий:

Ранее изложенным способом заходим в интерактивный интерфейс конфигурирования сетевого шлюза.

Затем необходимо выбрать в нем раздел “Дополнительные настройки”, а в нем “Группировку интерфейсов”.

Далее нажимаем на кнопку “Добавить” и в открывшемся после этого окне задаем порт LAN, с которого получает сигнал соответствующая телевизионная приставка.

Сохраняем указанные параметры и выходим из интерактивного интерфейса.

Тестирование работоспособности рассматриваемого сетевого узла

После этого закончена настройка интернета. “Ростелеком”, как видим, очень упростил процесс выполнения данной операции. Теперь необходимо убедиться в работоспособности вычислительной сети. Для этого на любом устройстве, которое подключено к данному сетевому шлюзу, запускаем браузер и открываем любую тестовую страницу. Также необходимо включить приставку IPTV и проверить ее в действии.

Читать еще:  Bist s3 браслет инструкция по применению. Универсальное приложение для смарт браслетов

Стоимость. Пользователи о сетевом шлюзе

Сейчас роутер Sagemcom F@ST 2804 v7 от “Ростелеком” можно купить по цене 1100-1200 рублей в новом состоянии. Если же посмотреть в сторону торговых площадок, на которых можно приобрести бывшие в употреблении компьютерные компоненты, то можно снизить стоимость до 500-600 рублей.

Владельцы характеризуют рассматриваемый сетевой узел как надежный, доступный, функциональный. При этом существенных недостатков в процессе его использования обнаружено не было.

Заключение

В рамках этого обзора была детально и поэтапно рассмотрена настройка Sagemcom F@ST 2804 v7. Ничего сверхсложного в этой операции нет. И основная заслуга в этом специалистов “Ростелекома”, которые максимально упростили процесс ее выполнения.

Настройка оборудования

Блог о модемах, роутерах и gpon ont терминалах.

Sagemcom fast 2804

Обзор универсального роутера Sagemcom f@st 2804.

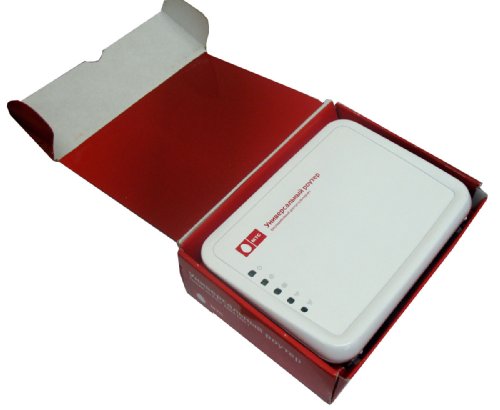

Примерно с месяц назад в нашей области в офисах Ростелекома абонентам при подключении стали выдавать новый универсальный роутер Sagemcom f@st 2804. Этот девайс уже второй год активно распространяется не только среди филиалов Ростелекома, но и компанией МТС под маркой Универсальный роутер МТС. При ближайшем рассмотрении оказалось что Sagem f@st 2804 можно использовать как ADSL-маршрутизатор, Ethernet-маршрутизатор и 3G-маршрутизатор. В устройстве так же присутствует Wi-Fi точка доступа с поддержкой 802.11b/g/n, правда со встроенной антенной, что на мой взгляд — не лучшее решение. Значительный плюс — полная поддержка IPTV, причём как через MVR, так и используя 802.1Q-технологию.

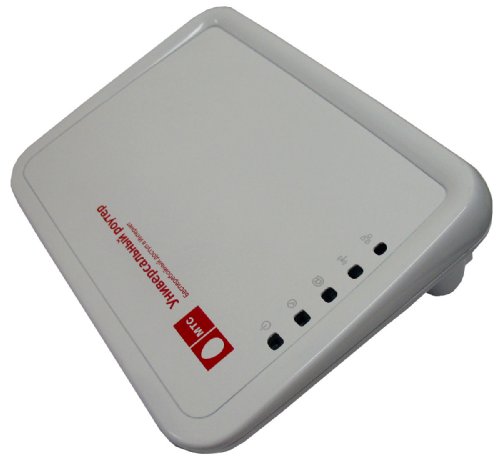

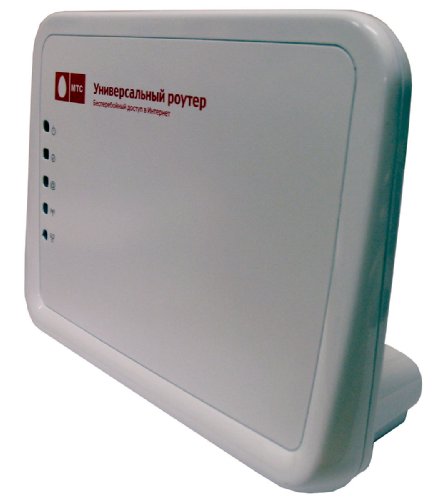

Корпус выполнен он из белого пластика — окантовка глянцевая, лицевая и задняя панели – матовые.
Так выглядит Fast 2804 v3:

Корпус маршрутизатора — белый пластик с красной окантовкой. Лицевая сторона глянцевая, имеет рельефный узор. Задняя часть корпуса – матовый пластик.
А так выглядит вариант исполнения для Ростелеком — Fast 2804 v7:

Корпус устройства выполнен из глянцевого пластика, лицевая панель — темное оргстекло.

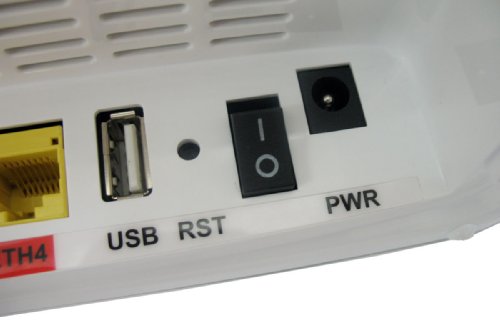

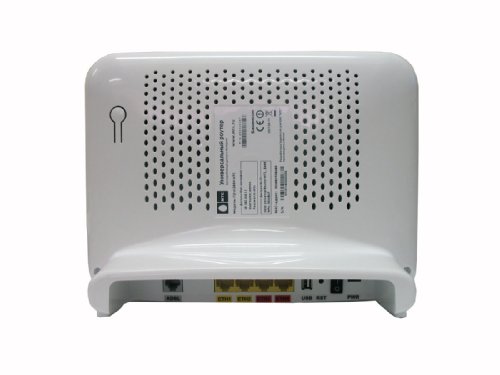

На задней панели устройства находятся разъём питания, кнопка включения устройства, кнопка сброса настроек, ADSL-порт, 4 LAN-порта, и USB-порт(кроме версии v3). В варианте Sagem fast 2804 v7 для Ростелекома — 2 USB-разъёма, а в вариантах v1 и v3 — только один.
Индикаторы на всех устройствах одинаковые:
— Питание
— ADSL
— Internet
— WiFi
— LAN
На версиях v3 и v7 на правом боку устройства находятся 2 кнопки включения/выключения — WiFi и WPS.
Греется устройство не очень сильно. В процессе работы показал неоднозначные результаты. При настройке в качестве ADSL-модема — устройство работало в течение длительного времени без нареканий. Причем как при использовании IPTV, так и без него.
При настройке в качестве FTTB-маршрутизатора с 802.1Q-тегированием трафика — Sagem f@st 2804 периодически уходил в нокаут, причём полнейший с одновременным помаргиванием всех индикаторов. Помогал только полный сброс настроек. Перепрошивка решает проблему на некоторое время, после чего проблема повторяется. Возможно конечно, что это проблема конкретно нашего экземпляра, но всё же приятного мало. В остальном — по функционалу и возможностям — весьма неплохое устройство, которое подойдёт для 70% абонентов кабельных провайдеров.

Настройка Sagemcom fast 2804 для ADSL: ссылка.

Настройка Sagemcom fast 2804 для FTTB Ростелеком: ссылка.

Конфигурационные файлы для Sagemcom fast 2804 — ссылка.

Sagemcom Fast 2804 v7 — настройка роутера, характеристики, прошивка

Роутер Ыфпуьсщь АФЫЕ 2804 это современный ADSL-модем с широким наборов функций и стильным дизайном. Это устройство успешно составляет конкуренцию таким маркам, как ASUS или D-Link. Кроме того, оборудование имеет полезный плюс, в ней есть USB-порты. Благодаря этому Sagemcom 2804 можно использовать в качестве резервного канала с 3G-модемом.

Характеристики роутера

Как и любой другой роутер, Sagemcom Fast 2804 v7 предоставляет возможность распределять интернет-трафик и предоставлять доступ к IP-телевидению нескольким узлам локальной сети. Но, помимо этого, модем Sagemcom 2804 имеет несколько не менее полезных возможностей:

  • Создание резервного канала, который будет работать в случае неполадок с электроэнергией, поломок у провайдера и прочее.
  • Роутер может быть задействован как промежуточный пункт для подключения всех устройств в сети к общему принтеру.
  • Подключение к роутеру харда позволяет использовать его для накопления данных как собственного мини-сервера.

Подключение

Чтобы подключить роутер Sagemcom Fast 2804 V7 при помощи телефонной линии ADSL, надо подключить кабель интернета к входу сплиттера с подписью LINE. К разъему MODEM нужно подключить маршрутизатор, а к разъему PHONE – телефонный аппарат. Если подключение проводится по WAN Ethernet, кабель от провайдера необходимо подключить первому LAN-разъему маршрутизатора.

После этого роутер можно подключить к ПК через сетевой кабель и провести настройку оборудования Sagemcom 2804, а также настройку сетевой карты ПК.

Инструкция по настройке: модема Ростелеком Fast 2804 v7

Если подключение компьютера для настройки данного роутера проведено правильно, индикация на устройстве будет следующей:

  • 1-й индикатор светится постоянно
  • 2-й индикатор мигает зеленым цветом.
  • 4-й индикатор может моргать либо светиться постоянно.
  • Один из портов LAN также светится постоянно или моргает.

Если роутер ранее уже использовался, необходимо предварительно сбросить его до заводских настроек. Для этого на нем установлена кнопка Reset. После этого может быть проведена настройка PPPoE Qtech Sagemcom. Если подключение производится в первый раз, необходимо следовать дальнейшим инструкциям.

Как настроить роутер с помощью мастера настройки оборудования

Вместе с маршрутизатором предоставляется лист с мастером настройки. Чтобы запустить его, необходимо поставить диск в CD-привод того же компьютера, к которому вы подключили роутер. После этого достаточно следовать предлагаемым программой решениям.

Как только программное обеспечение будет установлено, программа «Мастера настройки» будет запущена автоматически. Если этого не происходит. Можно найти его в разделе «Программы» общего меню «Пуск».

Запуск автоматической настройки параметров работы маршрутизатора Sagemcom 2804 V7 Rev 1 позволит:

  • Обновить программное обеспечение роутера.
  • Выбрать, в какой конфигурации вы будете использовать роутер.
  • Провести 3G-резервирование и соединение PPPoE.
  • Провести проверку параметров и исправности работы устройства.
  • Установить на роутер свежую прошивку с сайта производителя.

Настройка роутера Ростелеком fast 2804 v7 вручную

Если установочный диск по какой-либо причине отсутствует, на компьютере нет CD-привода или по иной причине вы не можете воспользоваться «Мастером настройки», допускается настройка маршрутизатора вручную. Этот процесс чуть сложнее и требует определенных навыков, но при следовании инструкциям позволит настроить оборудование не менее качественно.

В первую очередь необходимо открыть браузер и написать в адресной строке статический ip адрес устройства. Он указывается на специальной наклейке, расположенный сзади маршрутизатора. Обычно он выглядит как 192.168.1.1.

В окне авторизации необходимо ввести логин и пароль. Для нового устройства, логин и пароль выглядят одинаково – «admin». После этого достаточно нажать «Вход», чтобы перейти к настройкам маршрутизатора Sagemcom. По умолчанию вы переходите на страницу, где отображаются основные технические характеристики роутера.

Модем Ростелеком — инструкция Ethernet подключения

Чтобы настроить модем Sagemcom при помощи ethernet-подключения, необходимо следовать инструкции:

  • В меню слева найти раздел дополнительных настроек и перейти в него.
  • Удалить установленные по умолчанию параметры в разделе «Wan сервис».

  • Удалить значение «DSL ATM» в разделе «Интерфейс 2-го уровня».

  • В разделе «ETH-интерфейс» перейти на режим подключения «VLAN/MUX» и выбрать в раскрывающемся списке «eth0/eth0».
  • После удаления лишних настроек необходимо вернуться назад в «Wan сервис» и нажать на «Добавить».
  • Выбрать порт, вписанный вами ранее – «eth0/eth0».
  • Перейти дальне и выбрать в качестве типа сервиса «PPPoE», а в строках снизу указать значение «-1».
  • После этого необходимо ввести логин и пароль подключения к вашему провайдеру интернета.
  • В следующем окне найти и поставить отметку возле строчек «Enable Firewall» и «Enable NAT».

После этого ничего не меняем, просто нажимаем кнопку «Далее», а на последней странице кнопку «Применить/сохранить».

Настройка Wi-Fi

Если вам требуется Wi-Fi связь, необходимая для работы мобильных устройств и ноутбуков, надо зайти в меню «Настройка WLAN».

После делаем по инструкции:

1. Установить отметки в графах «Включить передачу мультикаста через беспроводную сеть» и «Включить беспроводную связь».

2. В графе «SSID» указать имя вашей точки доступа Wi-Fi.

3. Применить изменения.

4. В разделе «Безопасность» выбрать аутентификацию по типу «WPA-PSK».

5. Шифрование указать «TKIP+AES».

6. Параметр WPS при необходимости можно отключить.

7. Применить установленные настройки.

Настройка 3g модема на роутере Fast 2804 v7

Пока модем 3G не работает, при его подключении горит красный индикатор. Чтобы настроить 3G-модем, необходимо выбрать модель, подходящую к этой модели роутера. Устройство работает с USB модемами марок Yota, Anydata, Alcatel, HUAWEI, Withtel, ZTE, Airplus. Список моделей, которые можно подключить к маршрутизатору, необходимо уточнять у производителя.

Чтобы настроить 3G-модем, действовать нужно следующим образом:

1. Подключить модем в один из USB-разъемов маршрутизатора.

2. В настройках раздела перейти в раздел «Конфигурация 3G».

3. Включить резервирование по 3G.

4. Сохранить измененные настройки.

После этого при отключении подключения по основному каналу соединения роутер будет автоматически перенаправлен на подключение по каналу LTE/3G. Телевидение в этом режиме поддерживаться не будет, но доступ к интернету будет.

Читать еще:  Удалить все драйвера ноутбука. Полное удаление драйверов с помощью Driver Sweeper

Как настроить роутер Fast 2804 v7 Ростелеком при ADSL подключении

Отладка ADSL-подключения на маршрутизаторе проблем обычно не вызывает. Чтобы провести настройки вручную, необходимо воспользоваться браузером и зайти в меню администрирования устройства. После этого в настройках нужно сделать следующие операции:

  • Удалить действующее РРР-подключение. Для этого нужно перейти к дополнительным настройкам и найти WAN сервис.

  • После этого необходимо удалить настройки WAN-порта. В дополнительных настройках необходимо выбрать строку «Интерфейс второго уровня», а из этого подраздела перейти в «Интерфейс ATM PVC». Здесь также необходимо удалить установленные по умолчанию параметры.
  • После удаления необходимо добавить новое PVC-соединение. Его параметры VPI/VCI – 0/33, DSL Link тип – EoA, инкапсуляция в режиме LLC.
  • Применить и сохранить настройки.
  • Затем надо создать подключение на новом соединении. Заходим в WAN- сервис нажимаем на кнопку «Добавить», выбираем физический интерфейс atm0.

После этого вы можете пользоваться маршрутизатором в режиме ADSL-подключения.

При соблюдении всех алгоритмов, отладка маршрутизатора Sagemcom Fast 2804 v7 не отнимет много времени и будет проведена успешно с первого раза. Никаких сложных операций для этого не требуется – достаточно лишь следовать инструкциям и действовать поэтапно. В результате вы получите функциональное надежное устройство.

Видео по теме:

Обзор универсального роутера F@st 2804 от компании МТС

Этот маршрутизатор от компании МТС (производитель Sagem) претендует на то, чтобы объединить и завязать на себя все возможные каналы офисных или домашних коммуникаций. Однако проблемой таких решений обычно является высокая уязвимость: если оказывается недоступным основной канал доступа в сеть, то жизнь, что называется, «замирает». Как решается эта проблема в случае с роутером F@st 2804, расскажет тест.

  • Универсальный роутер F@st 2804 МТС
  • Сетевой адаптер питания (длина 2 м)
  • Телефонный кабель RJ-11
  • Кабель для подключения к локальной сети RJ-45
  • Сплиттер «телефон-модем»
  • Диск с полным и кратким руководством пользователя, а также мастером настройки
  • Краткая инструкция пользователя
  • Гарантийный талон

*USB-модем в комплект не идёт, при необходимости приобретается отдельно.

Внешность

Размерами роутер превосходит всех своих предшественников: корпус сам по себе чуть побольше обычной тетради, выполнен он из белого пластика. Окантовка корпуса сделана глянцевой, лицевая и задняя панели – матовыми. С точки зрения практичности нареканий у нас не возникло: отпечатки пальцев и мелкие царапины на корпусе не заметны, да и вряд ли роутер будет эксплуатироваться в таких условиях, что придется обращать внимание на подобные проблемы.

В отличие от моделей-предшественников, которые можно было крепить к стене, этот роутер рассчитан только на стоячее положение: в нижней части он имеет подставку ,под которой – все необходимые порты и разъемы. Слева направо: 6-пиновый разъем RJ-11, 4 8-пиновых разъема RJ-45 (используются для соединения с компьютером или телевизором (через ТВ-видео декодер), USB-порт для подключения внешнего модема (используется также для доступа у внешней памяти и подключения принтера), кнопка перезагрузки Reset, клавиша включения роутера и гнездо для адаптера питания «PWR».

Нельзя не отметить некоторое неудобство в подключении кабелей и штекеров: подставка довольно сильно выступает, так что приходится брать роутер в руку, поворачивать его задней панелью к себе и подключать все необходимое; если вам понадобится вдруг вытащить внешний модем или переключить кабель – придется повторять процедуру; сделать это, не трогая сам роутер с места, не получится.

Почти все пространство передней панели, обращенной к пользователю, пустует. Левая сторона занята крупными светодиодными индикаторами, достаточно большими, чтобы определить состояние устройства, даже если вы сидите в противоположном углу большой комнаты или кабинета. Верхний индикатор – питание: светится зеленым в активном режиме. При перезагрузке модема и восстановлении параметров он мигает красным.

Второй индикатор показывает состояние сигнала DSL. Светится зеленым при нормальной работе ADSL, медленно мигает при отсутствии ADSL-канала и мигает быстро в процессе установления соединения ADSL. Еще ниже – индикатор состояния Internet. Он светится ровным зеленым светом при нормальной работе сети и мигает при передаче траффика. Если задан неправильный интернет-канал, индикатор мигает красным и не горит вообще, если не сконфигурирован интернет-аккаунт.

Далее расположен индикатор WLAN, светящийся зеленым при активном модуле Wi-Fi и мигающий при передаче траффика. Наконец, последний индикатор показывает состояние thernet-линка: ровно светится зеленым при активном соединении и мигает при передаче траффика.

На задней стороне находится этикетка с идентификационным кодом продукта, серийным номером, штрихкодом и параметрами подключения по Wi-Fi (8-значный ключ WPA). Очень удобно: для настройки подключения нет необходимости лезть в руководство, достаточно просто посмотреть на заднюю панель.

Подключение

Роутер позволяет организовать в домашней/офисной сети следующие сервисы:

  • Широкополосный доступ в интернет (ADSL2+) с резервированием по каналам:
  • 3G (через внешний модем, входящий в базовый комплект); А так же WIMAX и FON , поддержку которых обещают добавить к осени;
  • IP-телевидение на ТВ и ПК
  • Wi-Fi-доступ (802.11 bgn)

Подключение модема производится следующим образом. Через сплиттер к разъему RJ-11 подключается соответствующий кабель. С ПК роутер соединяется Ethernet-кабелем (на задней стороне роутера – предназначенные для этого 4 разъема). Внешний модем со вставленной в него SIM-картой вставляется в порт USB, после чего роутер подключается к сети переменного тока через адаптер питания (гнездо «PWR»). При необходимости кабель RJ-45 можно подключить к ТВ-видеодекодеру

С помощью внешнего USB-модема вы можете резервировать интернет-канал: в случае обрыва или недоступности основного ADSL-канала роутер производит автоматическое переключение на 3G -канал МТС (или WiMAX – в будущем). Следует иметь в виду, что поддерживаются только модемы МТС и Комстар; список поддерживаемых моделей можно посмотреть на сайте компании МТС на странице продукта.

Настройка

При установлении Ethernet-соединения после подключения кабеля нужно открыть интернет-браузер и ввести IP-адрес роутера. По умолчанию адрес следующий: 192.168.1.1. Далее система предлагает авторизоваться, введя логин (admin) и пароль (mts). Эти параметры также заданы по умолчанию, но их можно изменять. В открывшемся окне собрано все необходимое для настроек работы с интернетом: параметры устройства (эта вкладка открывается первой; в центральной таблице отображается состояние текущего ADSL-соединения), соединение с интернет, конфигурация 3G-канала и беспроводное подключение.

В отдельную вкладку вынесены расширенные настройки, но это уже актуально для продвинутых пользователей (например, настройка WAN, системный журнал, диагностика и т. д.); в случае, если выбран режим работы именно с расширенными настройками, то язык интерфейса меняется на английский. В правом верхнем углу – таблица, сообщающая о статусе линии ADSL; там же можно обновлять информацию и при необходимости перезагружать роутер.

В пункте «Соединение с интернет» указываются пользовательские логин и пароль для доступа к сети. После их ввода и сохранения результатов настройка Ethernet-подключения завершена.

Мы уже упоминали о возможности резервирования канала на случай, если основной ADSL-канал по каким-либо причинам перестает быть доступным. Это доступно во вкладке «Конфигурация 3G-канала». Здесь нужно поставить галочку напротив пункта «Включить», и при обрыве/отсутствии соединения через ADSL роутер в течение 15 секунд автоматически переводится на резервный 3G канал; для этого используется 3G-модем из базового комплекта («МТС-Коннект»). Когда соединение ADSL восстанавливается, то затем снова происходит автоматическое переключение роутера с 3G-канала обратно на ADSL.

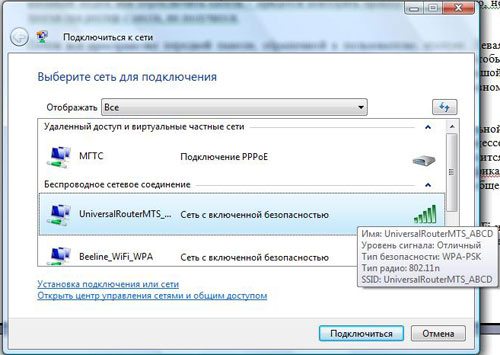

Что касается Wi-Fi-соединения, то базовые настройки включают в себя:

  • Активацию модуля WLAN (нужно поставить галочку в соответствующем пункте);
  • Возможность сделать точку доступа недоступной для обнаружения (если поставлена галочка, то установлен, то SSID маршрутизатора будет отсутствовать в списке WI-FI устройств на экранах других пользователей, и тем самым вы сможете защититься от любых попыток установления соединения с роутером);
  • Указание страны
  • BSSID (MAC-адрес WI-FI интерфейса; он также указан на задней крышке устройства; это поле неизменяемо);
  • Выбор канала для связи с клиентами маршрутизатора. Здесь можно поставить автовыбор; в этом случае автоматически выбирается канал точки доступа, который генерирует самый сильный сигнал. Можно также задать канал вручную (13 на выбор).
  • Аутентификацию сети (здесь вы задаете из списка уровень безопасности, который желаете использовать для роутера).

Настройка безопасности (в режиме расширенных настроек) включает в себя работу с различными режимами шифрования данных (WEP, WPA, WPA2, комбинационные режимы). В руководстве пользователя подробно описана работа с ними.

Наконец, вкладка «Управление» позволяет производить резервное копирование настроек и параметров, обновление и восстановление системы. При обновлении ПО для устройства текущие настройки сохраняются; сама процедура обновления занимает около 2 минут; что касается перезагрузки модема (например, для возврата к исходным установкам), то на это уходит около 1 минуты. При резервном копировании текущей конфигурации создается файл с расширением «.conf», который сохраняется на ПК.

Резюме

Универсальный роутер F@st 2804 от компании МТС, несмотря на солидные размеры, в работе оказался исключительно прост и функционален. При этом его возможности позволяют «завязать» весь жизненный цикл офиса: интернет, интернет-ТВ и видео, а главное, в случае непредвиденного обрыва канала работа на нарушится, так как оперативно подключается 3G-канал, позволяющий продолжать передачу данных на высоких скоростях. Устройство «все-в-одном», каким является роутер, вполне можно считать одним из наиболее удачных для организации офисных коммуникаций. Розничная стоимость роутера составляет — 1995 рублей, а если подключаться по акции «Домашний и мобильный Интернет СТРИМ», то выйдет всего — 1595 рублей.

Ссылка на основную публикацию
Статьи c упоминанием слов:
Adblock
detector
